Scylla - V2 do pažby

Scylla - V2 optical patří k pokročilým řídícím jednotkám na trhu

Kombinuje optické a magnetické senzory pro lepší ovládání a odolnost

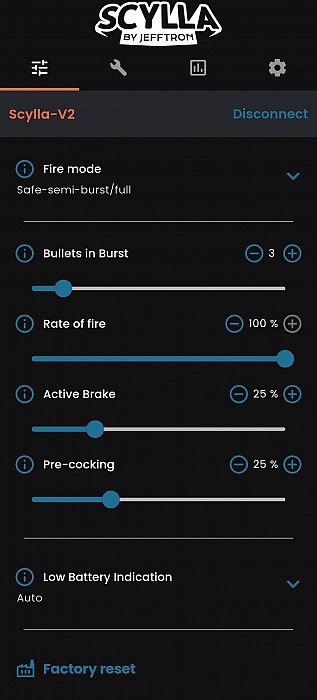

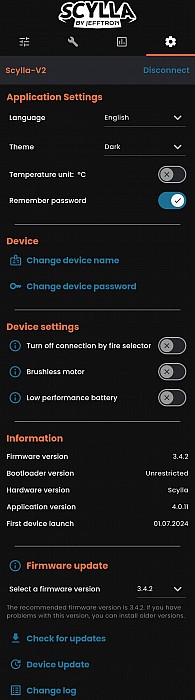

Integrovaná bezdrátová komunikace pro rychlé nastavení pomocí aplikace v češtině v chytrém telefonu (iOS nebo Android)

Adapter s magnetem se připevňuje na spoušť a lze tak nastavit její citlivost pohodlně z aplikace

Scylla nabízí vše co od procesorové jednotky můžete čekat: binární spoušť, dávka, citlivost spouště, snížení kadence, přednatažení pístu, Li-Po alarm, statistiky a mnoho dalšího

Změna nastavení je provedena v reálném čase -> okamžitě to můžete vyzkoušet

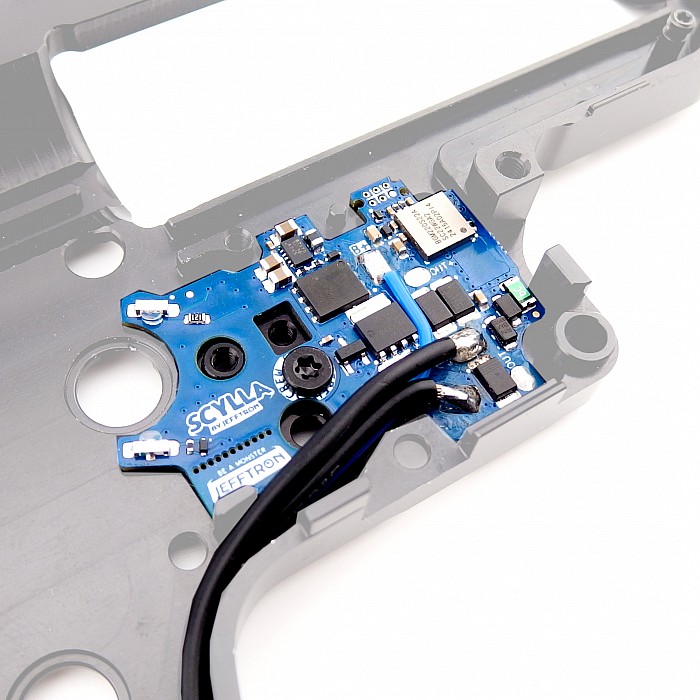

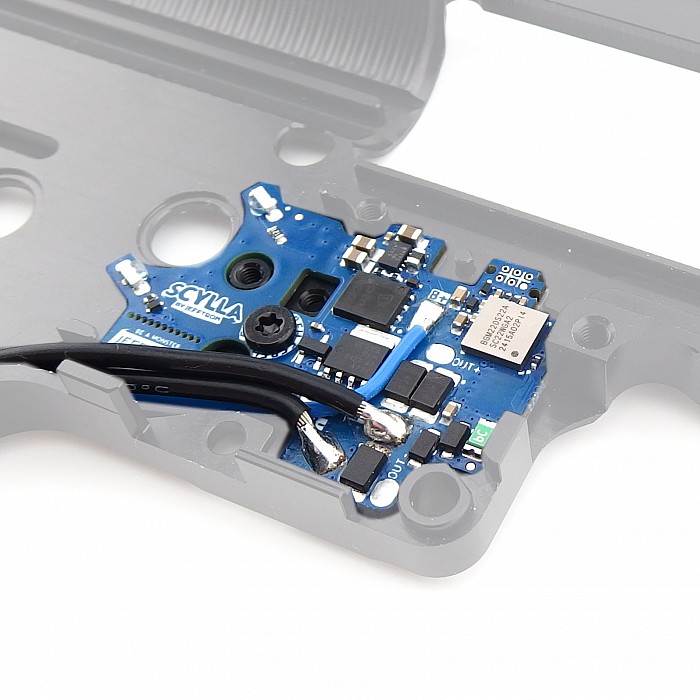

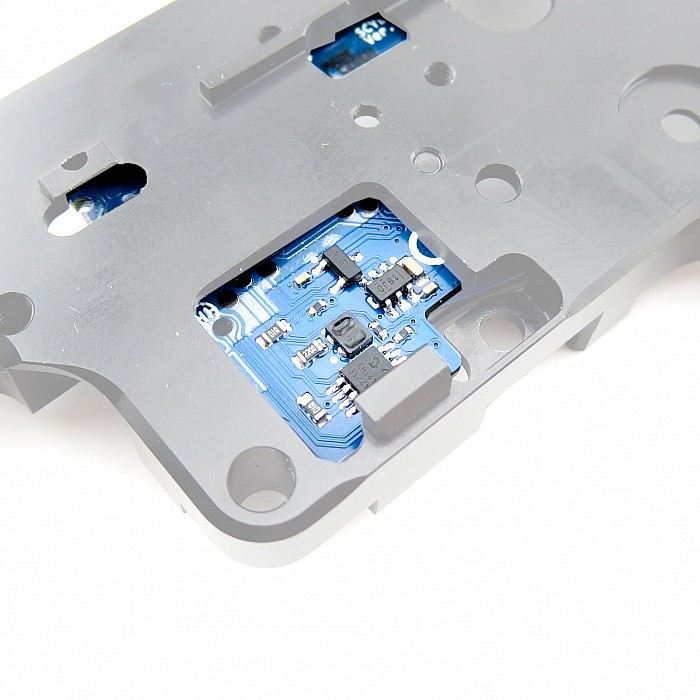

Snadná instalace do mechaboxu (plně integrované uvnitř mechaboxu místo původních spínacích kontaktů)

Nové funkce jsou pro každého uživatele zdarma prostřednictvím online aktualizace

Scylla - V2 optical přináší vše potřebné pro vaši zbraň!

 Scylla - V2 lze nainstalovat do těchto airsoftových zbraní:

• M4, M16, HK416, AR15 s mechaboxem V2 dle TM standardu
• SR25 s mechaboxem V2 dle TM standardu
• ICS SSS mechabox V2

• MP5 s mechaboxem V2 dle TM standardu
• G3 s mechaboxem V2 dle TM standardu
• G&G G2 mechabox V2

• M249 s mechaboxem V2 dle TM standardu
• M4 od firmy Krytac
• M107 BARRETT od firmy Snow wolf
• A další možné...


Scylla - V2 není kompatibilní:

• KWA mechabox V2.5
• S&T nebo Arcturus mechabox V2
• Ares Amoeba mechabox V2
• APS eSilver edge mechabox V2

• Mechabox V2 s mikrospínačem
• A další možné...

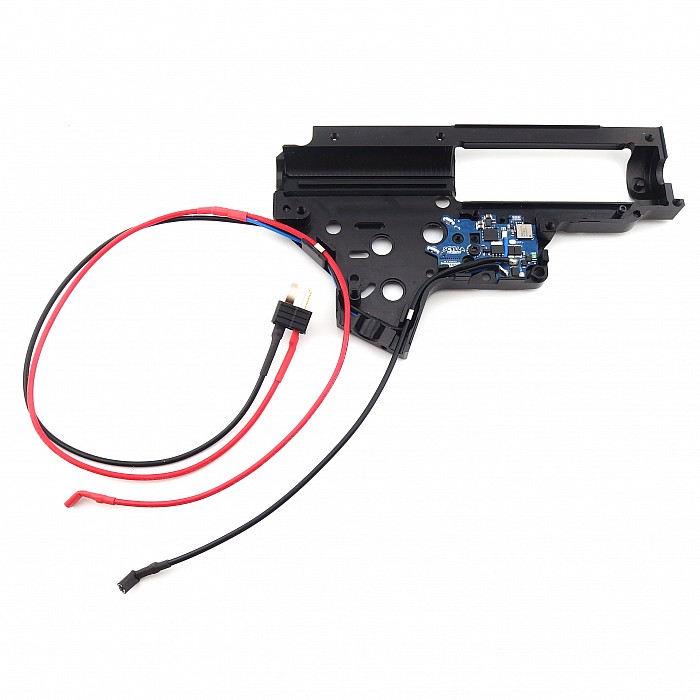

SCHÉMA INSTALACE DO PAŽBY:

CITLIVOST SPOUŠTĚ

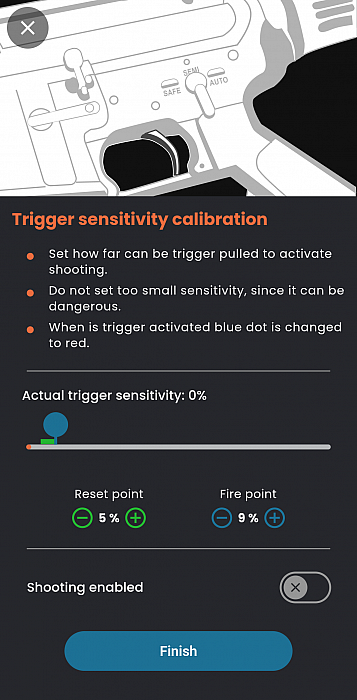

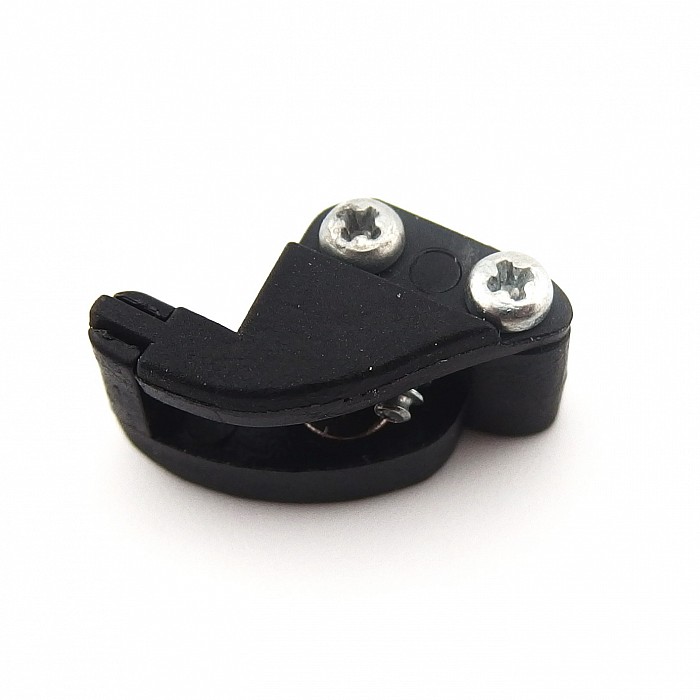

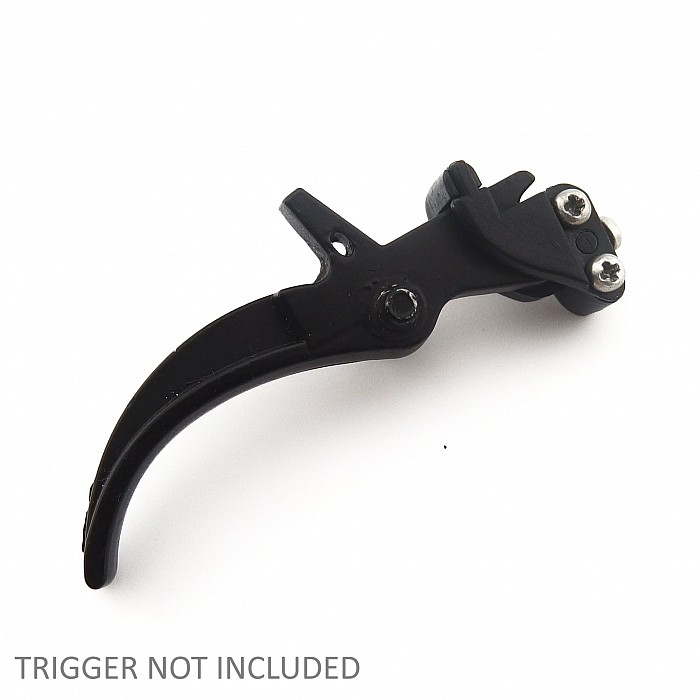

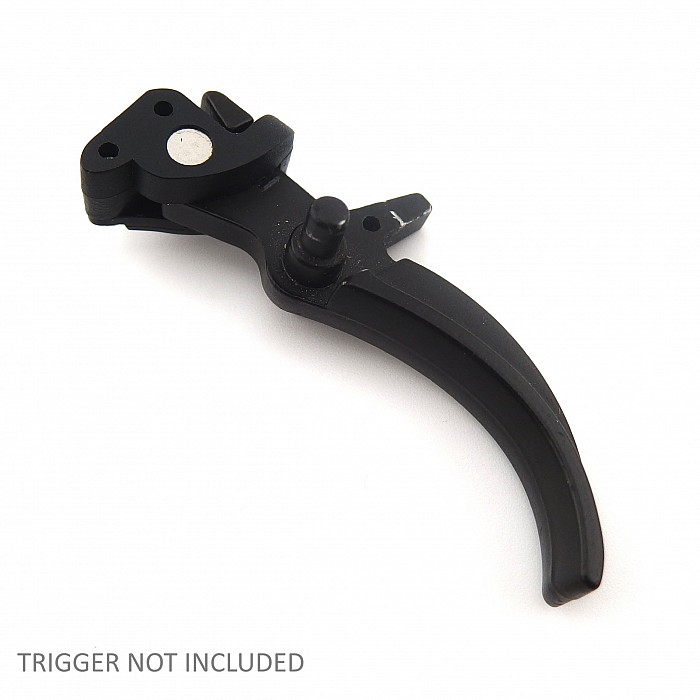

Díky adaptéru s magnetem je možné nastavit citlivost spouště z aplikace.
Adaptér lze použít na standartní V2 spouště.
Pro Jefftron spouště použijte tento adaptér.

NASTAVENÍ REŽIMU STŘELBY
Tato funkce vám umožní konfiguraci režimů střelby a přiřadit daný režim k poloze přepínače střelby na zbrani. Nastavitelné režimy střelby kterými Scylla disponuje jsou:

• SAFE - Zbraň při stisku spouště nevystřelí.
• SEMI - Na jeden stisk spouště připadá jeden výstřel.
• BINARY TRIGGER (binární spoušť) - Zbraň vystřelí při stisku spouště a při uvolnění spouště.
• BURST (dávka) - Na jeden stisk spuště zbraň vysřelí několik ran. Počet ran se nastavuje pomocí aplikace a je možné nastavit dávku 2 až 10 ran na jeden stisk spouště.
• FULL AUTO - Zbraň střílí dokud je spoušť zmáčknutá.
• BURST/FULL - Zbraň při namáčknutí spouště vystřelí předem nastavenou dávku a při úplném stisku spouště zbranň stříli automatem.

SNÍŽENÍ KADENCE
Ať už si potřebujete snížit kadenci kvůli tomu že Vaše hřiště má limit na kadenci který nesplňujete nebo potřebujete diagnostikvat problém, tak vás Scylla jístí. Díky této funkci si přes aplikaci můžete nastavit rychlost kadence mezi 40% až 100%.

AKTIVNÍ BRZDA
Při použití slabých pružin může dojít k inkonzistenci při střelbě jednotlivými ranami jako například když na jedno stisknutí spouště replika vystřelí dvakrát - aktivní brzda řeší tento problém zabrzděním motoru po každém výstřelu. Intezita se nastavuje v aplikaci v rozsahu 0 až 100%.

PŘEDNATAŽENÍ PÍSTU
Přednatažení pístu zlepšuje odezvu spouště tím, že po každém výstřelu nechá píst v zadní poloze. Tím pádem při každém výstřelu motor nemusí natahovat a potom vypouštět píst, ale jen ho vypustí. Funguje pouze v režimu SEMI. Intezita se nastavuje v aplikaci v rozsahu 0 až 80%.

ELEKTRONICKÁ POJISTKA
Ochraňuje zařízeni při zkratu na vodičích k motoru.

LI-PO ALARM
Indikace vybitého akumulátoru. Pokud se akumulátor vybije pod určité napětí, zbraň začne vydávat zvukový signál že je třeba vyměnit akumulátor. V aplikaci je automatické rozpoznání akumulátoru, nebo si sami zvolíte správný druh akumulátoru.

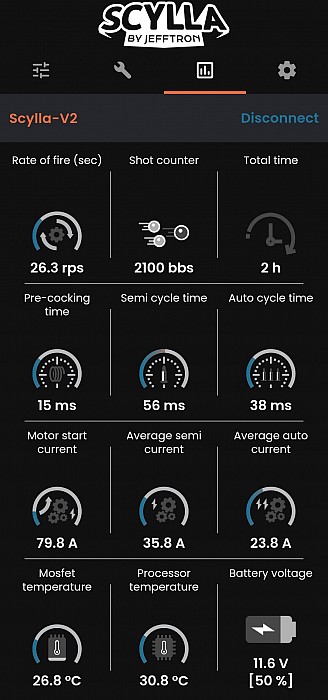

STATISTIKY
Aplikace nabízí spoustu statistik a indikáturů které vám umožní dostat ze své zbraně maximum.
Mezi nejdůležitější patří:

• Kadence zbraně
• Celkový počet výstřelů
• Čas pro výstřel
• Proud při sřelbě
• Teplota mosfetu a procesoru
• Čas jak dlouho běžela Scylla
• Napětí baterie

POUŽITÍ STŘÍDAVÉHO MOTORU:
Scylla lze použít se střídavým motorem (Warhead, Option No. 1, Solink, ...). Zapněte funkci "Střídavý motor" v Leviathan & Scylla aplikaci a bez obav používejte všechna dostupná nastavení.

VLASTNOSTI
Snadná instalace do mechaboxu.
Zalito v laku, který chrání zařízení proti poškození vodou.
Se Scyllou můžete použít mechanickou zarážku spouště, nicméně nemusí být použitá.

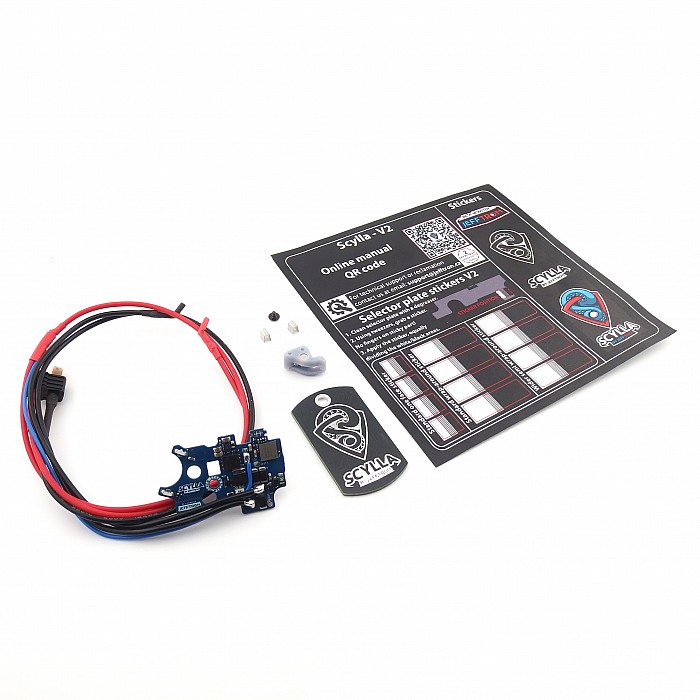

BALENÍ

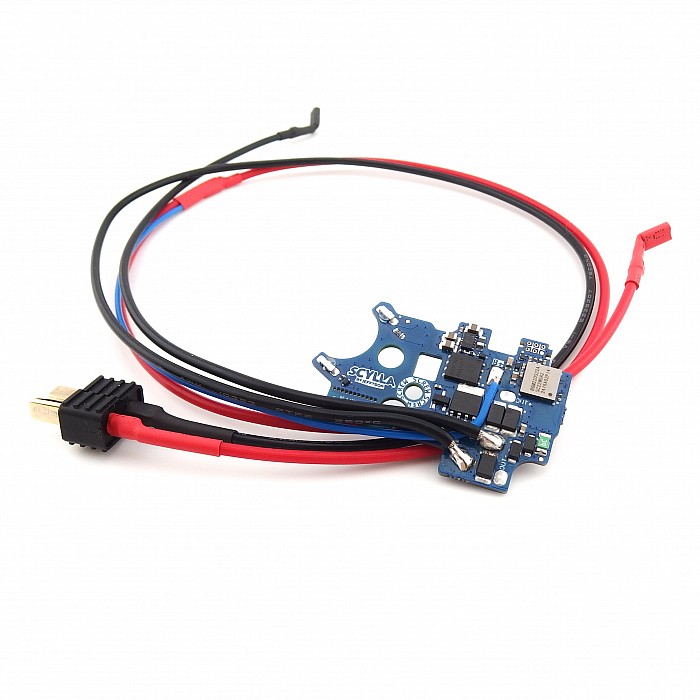

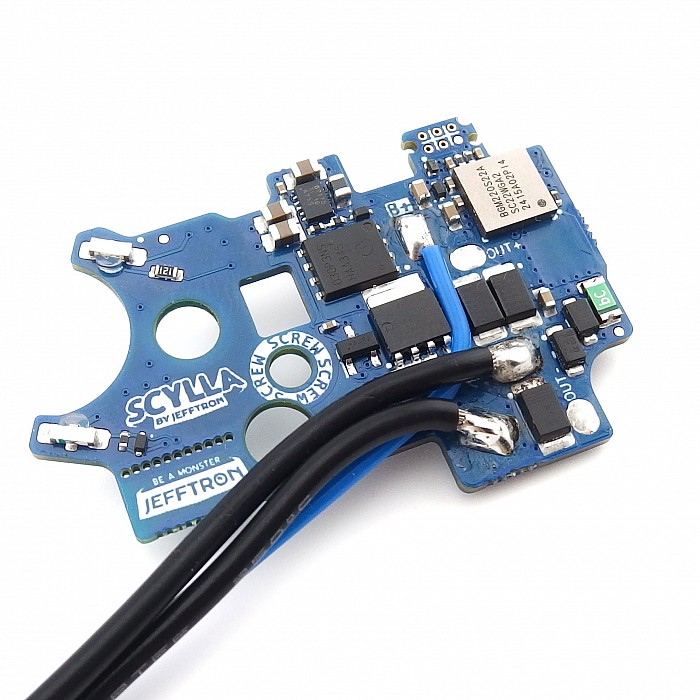

Scylla - V2 elektronický modul s kabeláží do pažby s T-plug konektorem
Adapter na standardní spoušť s magnetem
Šroub pro zajištění zařízení v mechaboxu
2ks držák vodičů v mechaboxu
Klíčenka dogtag
Nálepky na kulisu
5x samolepka Scylla
Online návod k instalaci v angličtině

SCHÉMA INSTALACE DO PAŽBY:

TECHNICKÉ SPECIFIKACE
- Lze použít  standartní V2 spouště (pro Jefftron spouště použijte tento adaptér.)
- Se Scyllou můžete použít mechanickou zarážku spouště, nicméně nemusí být použitá (elektronický SAFE)
- Jednoduchá instalace dovnitř mechaboxu typu V2 od firmy Tokio Marui

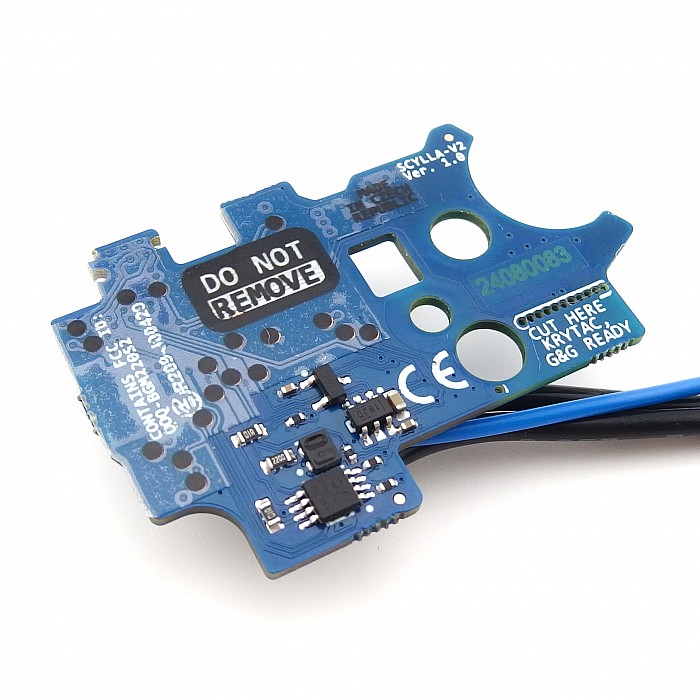

- Odstraněním spodní části desky můžete vložit Scyllu - V2 do mechaboxu od firmy Krytac nebo G&G G2

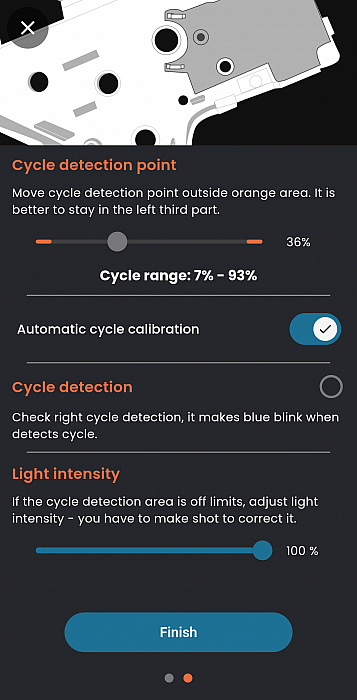

- Využívá optický senzor aktivovaný výstupkem pístového kola pro dokonalé načasování jednotlivé a automatické střelby

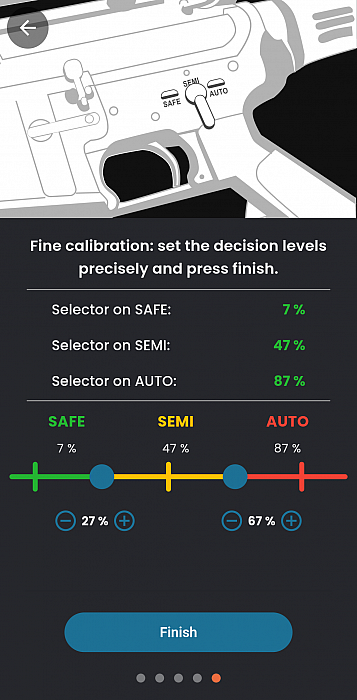

- Pro detekci pozice přepínače střelby se také používá optický senzor - funguje pouze se štítkem dodávaným se Scyllou
- Spoušť má senzor pro magnet, který je umístěn v adaptéru spouště (je součástí balení), takže citlivost spouště můžete pohodlně nastavit z aplikace.
- Díky pokročilé elektronice lze Scylla - V2 použít ve zbrani s jakýmkoliv běžným upgradem a kadencí včetně DSG kol
- Kompletní kabeláž umožňuje rychlou a jednoduchou instalaci do zbraně, je dostatečně dlouhá pro všechny druhy zbraní s baterií v zadní části. Není třeba nic pájet
- Délka vodičů mezi koncem mechaboxu a konektorem je 270mm
- Silové vodiče jsou o průřezu 1,5 mm2 (AWG16) s tenkou a tuhou teflonovou izolací (PTFE), modrý vodič o průřezu 0,34 mm2 (AWG22) také s teflonovou izolací
- Silové vodiče mají vnější průměr pouze 2,10 mm a modrý 1,30 mm
- Zalito v laku, který chrání zařízení proti poškození vodou
- Pro správnou funkci pre-cocking je třeba mít v mechaboxu funkční západku zpětného chodu VAROVÁNÍ: zvyšuje opotřebení dílů v mechaboxu.
- Aktualizace Update odstraňuje chyby a přidává nové funkce pro zařízení

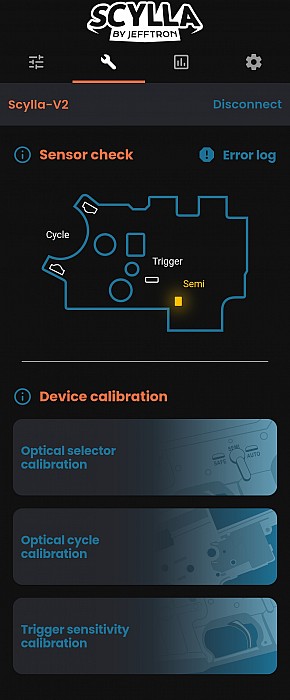

- Error log ukazuje historii chyb zaznamenané Scyllou, které může uživatel zmazat
- Pro vyšší bezpečnost je možné vypnout bezdrátové připojení přes přepínač střelby (možné deaktivovat)
- Scylla hlídá procházejícího proud, napětí a teplotu aby se vyhnul poškození, pokud něco špatného nastane
- Využívá vibrace a pípání motorem v pažbičce pro upozornění uživatele
- Změna nastavení se ihned ukládá do Scylla paměti, takže se naprogramování neztratí při odpojení od smartphonu nebo baterie
- Nové funkce jsou pro každého uživatele zdarma prostřednictvím funkce online aktualizace
- Určeno pro všechny typy běžně používaných akumulátorů do 13 V (Ni-xx 8.4 - 9,6V, lipol 7.4 - 11.1V)
- S Aktivním brzděním motoru není píst při střelbě částečně natažen, pružina se neunavuje částečným stlačením, nenamáhají se vnitřní díly
- U vysokokadenčních zbraní aktivní brzdění řeší problém více výstřelů při režimu střelby na semi.
- Brzdný účinek motoru je nejsilnější se zátěžovým motorem s neodymovými magnety

BEZPEČNOSTNÍ VAROVÁNÍ:
- Pro instalaci zařízení do mechaboxu je třeba mít technické znalosti!
- Prosíme o čtení a dodržení všech instrukcí pro zamezení poškození zařízení.
- Zkrat nebo špatné zapojení baterie způsobí okamžitě škody zařízení, které nejsou pokryty zárukou. Také to může vést ke vznícení či explozi baterie!
- Odpojte baterii, pokud zbraň nepoužíváte! V opačném případě baterii zcela vybijete. Zařízení stále odebírá malé množství proudu.
- Nepřipojujte baterii, pokud zbraň míří na vás, jiného člověka nebo zvíře!
- Neupravujte, neopravujte, zamezte polití nebo teplotnímu šoku Scyllu - V2.
