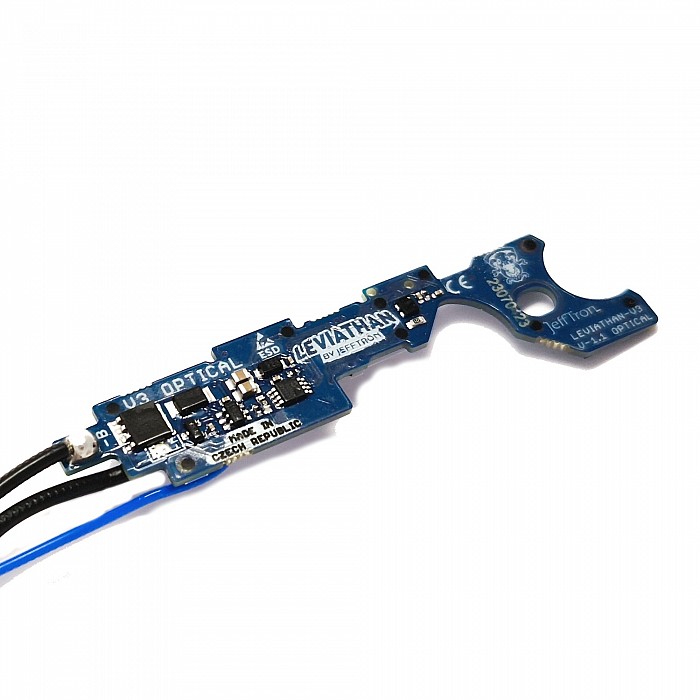

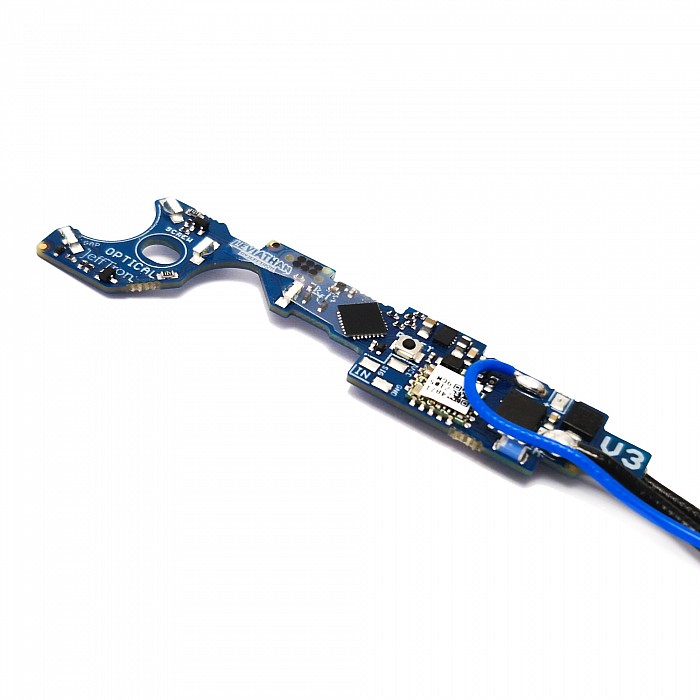

Leviathan - V3 optical

Leviathan - V3 optical patří k nejpokročilejším řídícím jednotkám na trhu

Používá pouze optické senzory pro lepší ovládání a odolnost

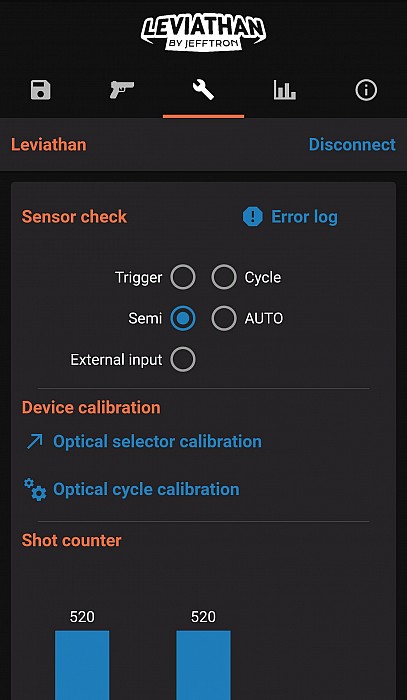

Integrovaná bezdrátová komunikace pro rychlé nastavení pomocí chytrého telefonu (iOS nebo Android)

Pěnou na spoušti nastavíte citlivost hair trigger módu

Lze dokoupit unikátní systém reálného stisku spouště (RFTS), který simuluje odpor spouště jako ve skutečné AK74. Přidává sekundární odpor s resetem spouště po výstřelu. RFTS byl navržen profesionálním puškařem pro realističtější pocit ze střelby

Externí vstupní port a výstupní plošky slouží pro připojení vlastního příslušenství

Změna nastavení je provedena v reálném čase -> okamžitě to můžete vyzkoušet

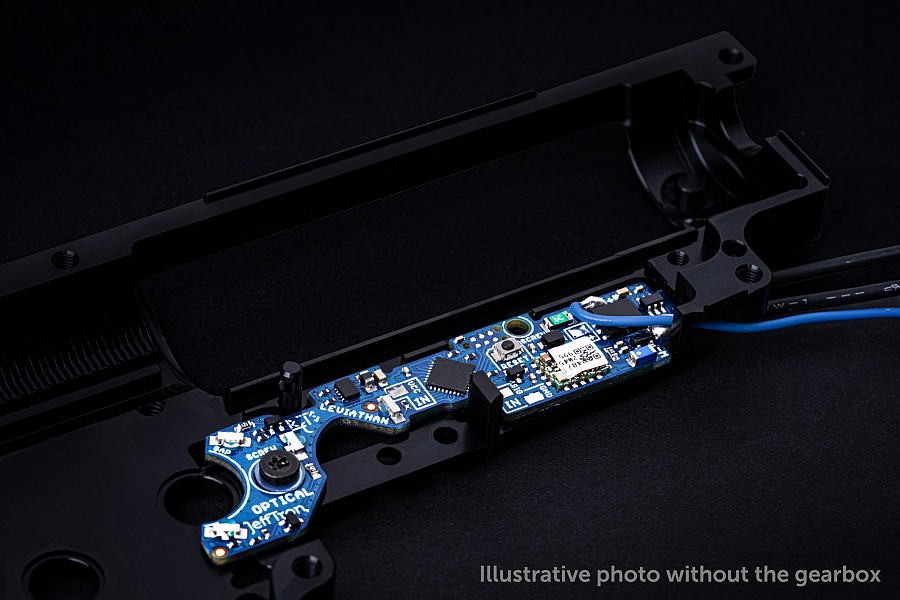

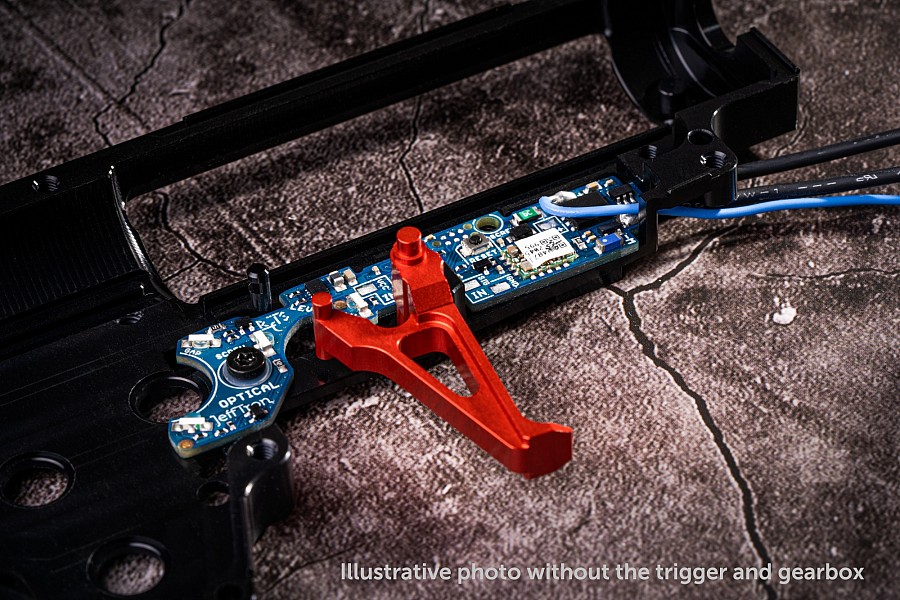

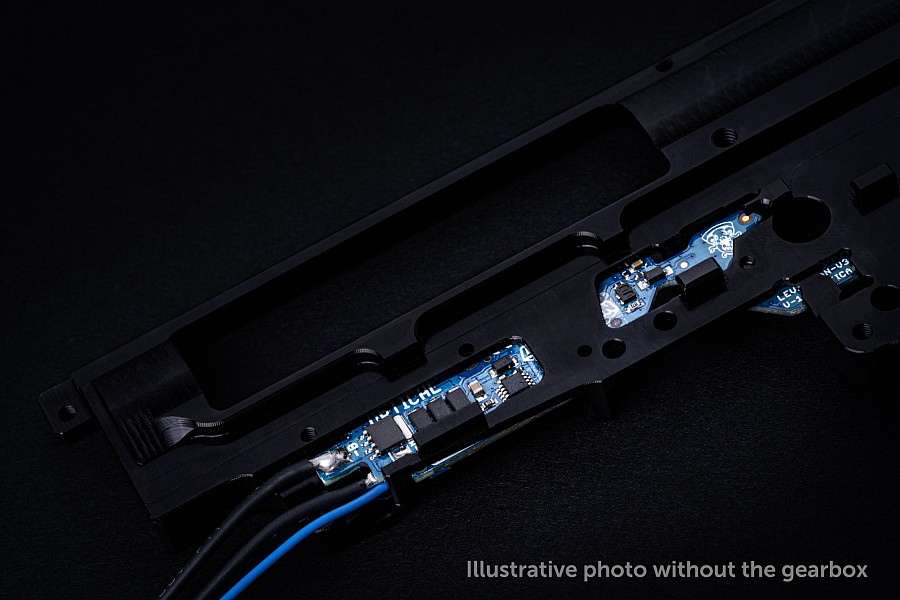

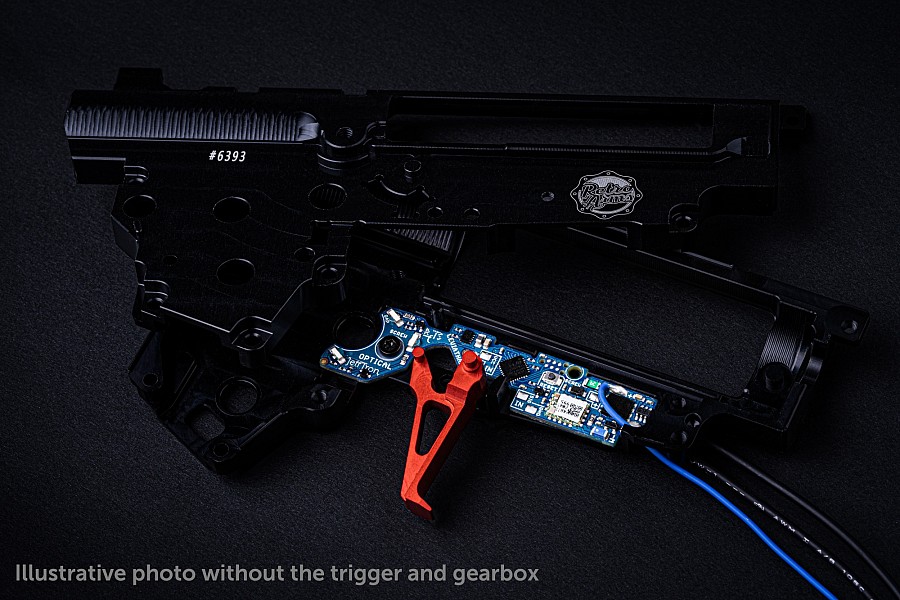

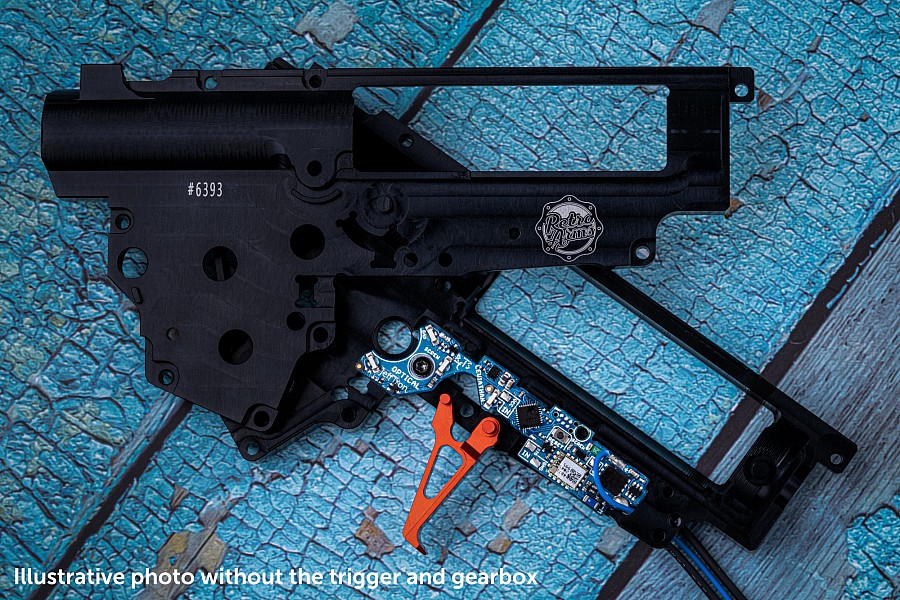

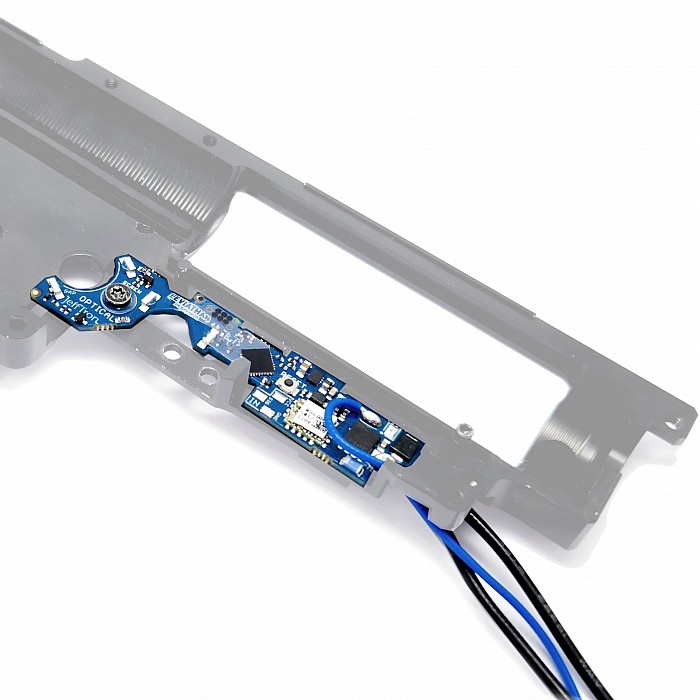

Snadná instalace do mechaboxu místo původních spínacích kontaktů

Kompletní kabeláž umožňuje rychlou a jednoduchou instalaci do zbraně. Není třeba nic pájet

Nové funkce jsou pro každého uživatele zdarma prostřednictvím online aktualizace

Leviathan - V3 optical přináší nekonečné možnosti pro vaši zbraň!

 Leviathan - V3 optical lze nainstalovat do těchto airsoftových zbraní:

• AK47, AK74, Galil, Bizon s mechaboxem V3 dle TM standardu
• Tokyo Marui AK47 Next Generation
• G36, XM8 s mechaboxem V3 dle TM standardu
• Tokyo Marui G36 Next Generation
• ASG CZ 805 BREN
• AUG, UAR s mechaboxem V3 dle TM standardu
• Fal/SA58 s mechaboxem V3 dle TM standardu (nejedná se o VZ.58!)
• MP5K, UMP s mechaboxem V3 dle TM standardu
• SIG 55X s mechaboxem V3 dle TM standardu
• S&T VSS nebo VAL

VIDEO - Recenze Leviathanu - V3 optical [angličtina]:

ASN Plus je našim partnerem pro vývoj a výrobu elektroniky, návrhy dps, vývoj embedded software a vývoj software či aplikací.

- Optické senzory se používají k detekci pohybu spouště, režimu střelby a cyklu výstřelu.
- S dodávanou pěnou na spoušt lze udělat dokonalý hair trigger mód

- Unikátní systém reálného stisku spouště (RFTS), pružina simuluje odpor spouště jako ve skutečné zbrani. Přidává sekundární odpor s resetem spouště po výstřelu. RFTS byl navržen profesionálním puškařem pro realističtější pocit ze střelby

VIDEO - Demonstrace fungování RFTS [angličtina]:

HLAVNÍ FUNKCE:
- Přidává nové režimy střelby nezávisle pro každou pozici přepínače (SEMI - BURST - AUTO)
- Nastavitelná střelba dávkou (rozsah 2 - 20 ran)
- Zachovává detekci prázdného zásobníku jako původní zbraň

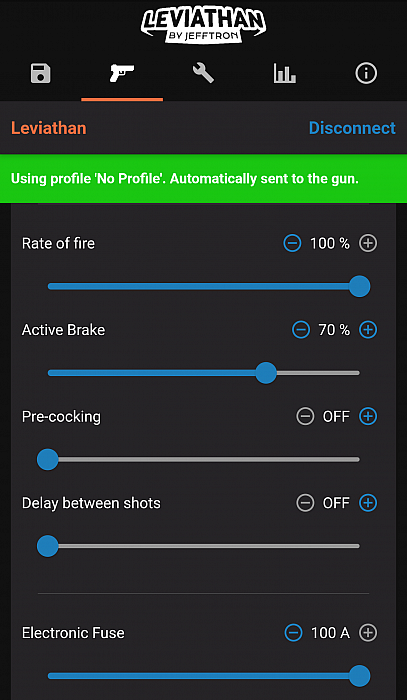

- Snížení kadence až o 40% s pauzou mezi výstřely. Díky tomu má výstřel rychlou odpověď na stisk spouště, jako u ostré zbraně
- Nastavitelná síla aktivního brzdění motoru s možností jejího vypnutí
- Funkce přednatažení pístu pro okamžitý výstřel v režimu SEMI střelby (lze použít pouze se západku zpětného chodu která je součástí balení)
- Funkce zpoždění výstřelu, kdy nelze znovu vystřelit po určitou dobu. Je pro simulaci zpětného rázu či přebití (rozsah 0,1 - 4,0 s)
- Elektronická pojistka nastavuje citlivost proudové ochrany
- Indikace vybitého akumulátoru pro 2S - 4S li-pol a 3S - 4S li-fe

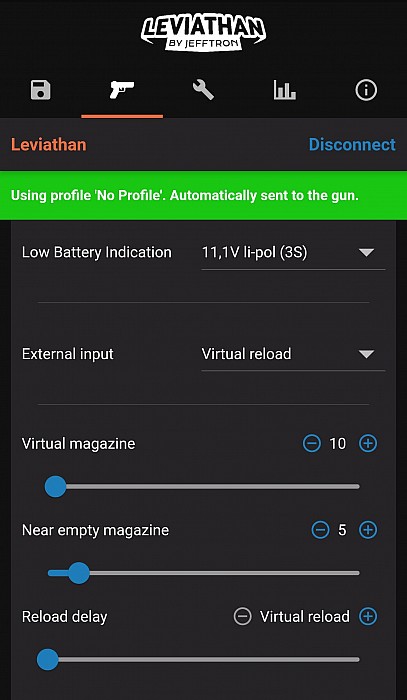

- Virtuální zásobník simuluje nízkokapacitní zásobníky, když dosáhne 0, zbraň přestane střílet. Lze nastavit varování po každém výstřelu, kdy se bude virtuální zásobník téměř prázdný
- Na desce je vstupní port s funkcemi: 3 ranná dávka, externího spoušť, AUG spoušť, detekce prázdného zásobníku, přebití virtuálního zásobníku atd. A výstupní plošky slouží pro osvětlovací hop-up komory, napájení elektrického zásobníku, baterky atd.

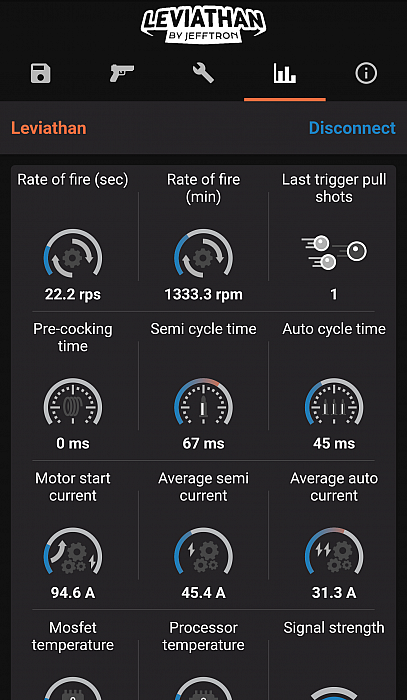

- Obrazovka se statistikami ze střelby s proudovým odběrem motoru a teplotou mosfetu umožňuje dobře odladit sestavení mechaboxu
- Zobrazení aktuální kadence zbraně
- Aplikace zobrazuje aktuální napětí baterie. Barevný proužek indikuje její stav nabití
- Ukládání parametrů do profilů pro rychlé načtení
- Aktualizace Update odstraňuje chyby a přidává nové funkce pro zařízení
- Error log ukazuje historii chyb zaznamenané Leviathanem
- Pro vyšší bezpečnost je možné vypnout bezdrátové připojení přes přepínač střelby (možné deaktivovat)
- Leviathan hlídá procházejícího proud, napětí a teplotu aby se vyhnul poškození, pokud něco špatného nastane
- Využívá vibrace a pípání motorem v pažbičce pro upozornění uživatele
- Změna nastavení se ihned ukládá do paměti Leviathanu, takže se naprogramování neztratí při odpojení od smartphonu nebo baterie
- Nové funkce jsou pro každého uživatele zdarma prostřednictvím funkce online aktualizace

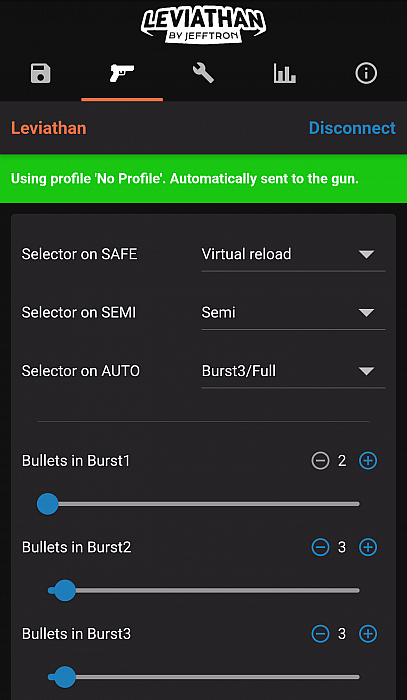

VOLBA REŽIMŮ STŘELBY:
Nezávisle na pozici přepínače (SEMI - BURST - AUTO)
- SAFE: nereaguje na stisk spouště.
- Semi: vystřelí jednou při stisku spouště.
- Semi/BurstX: krátký stisk vystřelí jednou, podržením vystřelí zvolenou dávku.
- Binary trigger: Vystřelí jednou při stisku spouště a znovu jednou při uvolnění spouště.
- BurstX: Vystřelí dávku při stisku spouště.
- BurstX+BurstY: krátký stisk spouště vystřelí burstX, dlouhý stisk vystřelí součet burstX+burstY.
- Burst/Full: krátký stisk spouště vystřelí burstX, dlouhý stisk zahájí automatickou střelbu.
- Full: zbraň střílí až do uvolnění spouště (AUTO).
- Virtual reload: stiskněte spoušť přebití virtuálního zásobníku

VIDEO - funkce virtuálního zásobníku [angličtina]:

EXTERNAL INPUT:
Funguje se vstupním terminálem:

- OFF: Každý signál na stupu je ignorován.
- External trigger: spoušť ve zbrani je deaktivována a nahrazena mikrospínačem připojeným ke vstupu (SIG a GND)
- Burst-3 trigger: stiskem mikrospínače se proveden 3 ranná dávka. Spoušť ve zbrani je stále funkční. Mikrospínač musí být připojený ke vstupu (SIG a GND).
- AUG trigger: detekce přepínače je deaktivována. Spoušť ve zbrani je nastavena na "selector on semi". Mikrospínač připojený ke vstupu (SIG, GND) je nastaven na "selector on auto".
- Empty mag (NO): Mikrospínač aktivuje detekci prázdného zásobníku, když je připojen SIG s GND.
- Empty mag (NC): Mikrospínač aktivuje detekci prázdného zásobníku, když je odpojen SIG s GND.
- Virtual reload: Mikrospínač přebije virtuální zásobník, když je připojen SIG s GND.

PLOŠKY Z MOTORU:
- Výstupní plošky slouží pro osvětlovací hop-up komory, napájení elektrického zásobníku, baterky atd.
- Tyto plošky nelze ovládat z mobilní aplikace. Napájení funguje, pouze když motor běží.

VIDEO - Demonstrační video External input a output [angličtina]:

 Leviathan - V3 lze nainstalovat do těchto airsoftových zbraní:

• AK47, AK74, Galil, Bizon s mechaboxem V3 dle TM standardu
• Tokyo Marui AK47 Next Generation
• G36, XM8 s mechaboxem V3 dle TM standardu
• Tokyo Marui G36 Next Generation
• ASG CZ 805 BREN
• AUG, UAR s mechaboxem V3 dle TM standardu
• Fal/SA58 s mechaboxem V3 dle TM standardu (nejedná se o VZ.58!)
• MP5K, UMP s mechaboxem V3 dle TM standardu
• SIG 55X s mechaboxem V3 dle TM standardu
• S&T VSS nebo VAL

 TECHNICKÉ SPECIFIKACE:

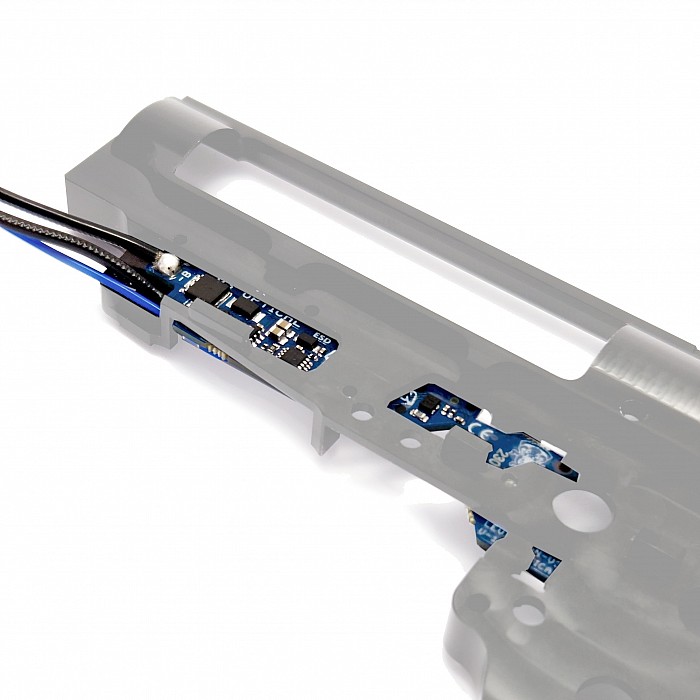

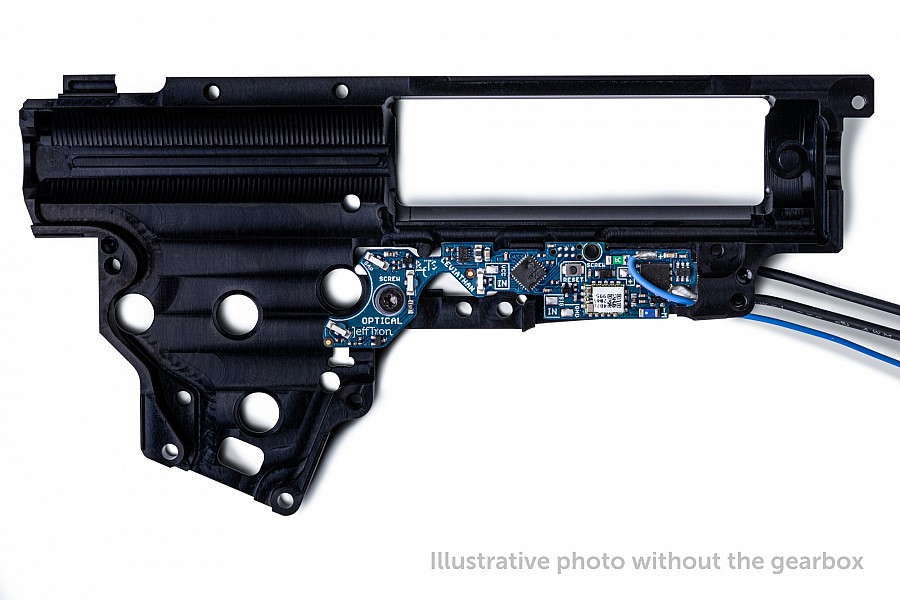

- Jednoduchá instalace dovnitř mechaboxu V3 dle standardu od firmy Tokio Marui
- Pokud chcete funkce v SAFE poloze, odstraňte nebo zbrušte zarážky spouště v červené oblasti. VAROVÁNÍ: Mechanická blokace spouště bude vyřazena

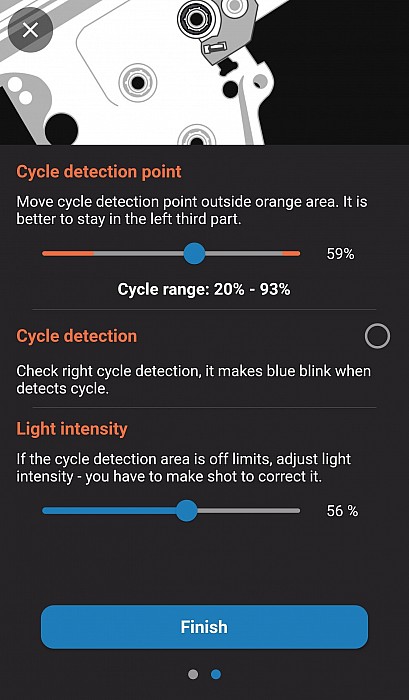

- Využívá optický senzor aktivovaný výstupkem pístového kola pro dokonalé načasování jednotlivé a automatické střelby

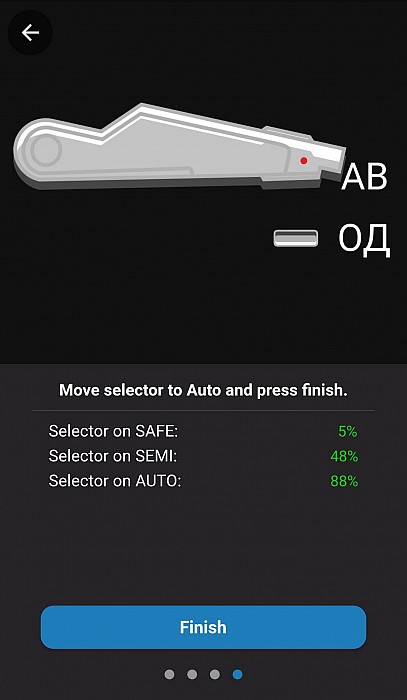

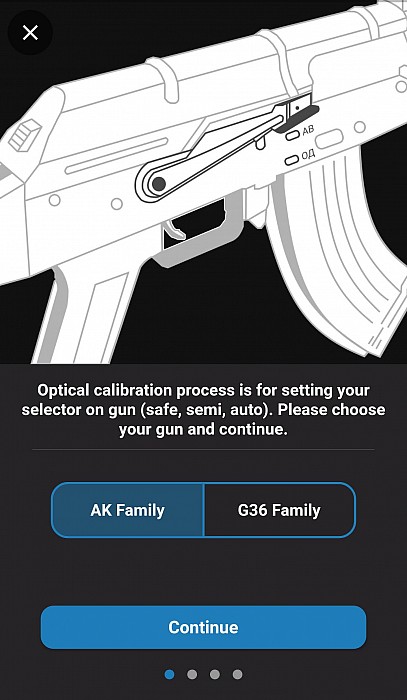

- Pro detekci pozice přepínače střelby se také používá optický senzor - funguje pouze se štítkem dodávaným s Leviathanem

- Optický senzor spouště spolu s pěnou může udělat dokonalý hair trigger mód

- Lze dokoupit unikátní systém reálného stisku spouště (RFTS), pružina simuluje odpor spouště jako ve skutečné zbrani. Přidává sekundární odpor s resetem spouště po výstřelu. RFTS byl navržen profesionálním puškařem pro realističtější pocit ze střelby

- Díky pokročilé elektronice lze Leviathan - V3 použít ve zbrani s jakýmkoliv běžným upgradem a kadencí včetně DSG kol
- Kompletní kabeláž umožňuje rychlou a jednoduchou instalaci do zbraně, je dostatečně dlouhá pro všechny druhy zbraní s baterií nad mechaboxem nebo v předpažbí. Není třeba nic pájet
- Pro baterie v pažbě použijte propojovací kabel
- Silové vodiče jsou o průřezu 1,5 mm2 (AWG16) s tenkou a tuhou teflonovou izolací (PTFE), modrý vodič o průřezu 0,34 mm2 (AWG22) také s teflonovou izolací
- Silové vodiče mají vnější průměr pouze 2,10 mm a modrý 1,30 mm
- Zalito v laku, který chrání Leviathan - V3 proti poškození vodou
- Na desce je vstupní port s funkcemi: 3 ranná dávka, externího spoušť, AUG spoušť, detekce prázdného zásobníku, přebití virtuálního zásobníku atd. A výstupní plošky slouží pro osvětlovací hop-up komory, napájení elektrického zásobníku, baterky atd.

- Pro správnou funkci pre-cocking je třeba mít v mechaboxu funkční západku zpětného chodu VAROVÁNÍ: zvyšuje opotřebení dílů v mechaboxu.
- Určeno pro všechny typy běžně používaných akumulátorů do 17 V (Ni-xx 8.4 - 12V, lipol 7.4 - 14.8V)
- Zařízení zvyšuje kadenci zbraně a výdrž akumulátoru oproti původní kabeláži ve zbrani
- S Aktivním brzděním motoru není píst při střelbě částečně natažen, pružina se neunavuje částečným stlačením, nenamáhají se vnitřní díly
- U vysokokadenčních zbraní aktivní brzdění řeší problém více výstřelů při režimu střelby na semi.
- Brzdný účinek motoru je nejsilnější se zátěžovým motorem s neodymovými magnety
- Odstraňte z mechaboxu: přerušovač, spoušťové kontakty - s Leviathanem - V3 je nebudete potřebovat.

POUŽITÍ STŘÍDAVÉHO MOTORU:
- Leviathan lze použít se střídavým motorem (Warhead, Option No. 1...)
- Zapněte funkci "Střídavý motor" v Leviathan aplikaci a bez obav používejte všechna dostupná nastavení.

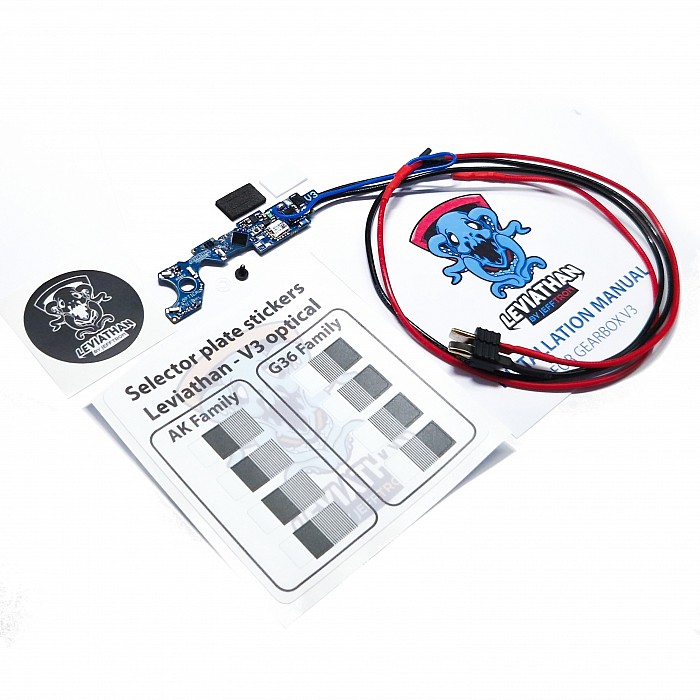

BALENÍ:
- Leviathan - V3 elektronický modul s kompletní kabeláží nad mechabox nebo do předpažbí
- Šroub s podložkou pro zajištění zařízení v mechaboxu
- 2x Pěny 1mm a 2mm výška pro zvyšení citlivosti stisku spouště (hair trigger mode)
- List s nálepkama na kulisu
- Černá samolepka Leviathan 40 mm
- Návod k instalaci v angličtině

BEZPEČNOSTNÍ VAROVÁNÍ:
- Pro instalaci zařízení do mechaboxu je třeba mít technické znalosti!
- Prosíme o čtení a dodržení všech instrukcí pro zamezení poškození zařízení.
- Zkrat nebo špatné zapojení baterie způsobí okamžitě škody zařízení, které nejsou pokryty zárukou. Také to může vést ke vznícení či explozi baterie!
- Odpojte baterii, pokud zbraň nepoužíváte! V opačném případě baterii zcela vybijete. Zařízení stále odebírá malé množství proudu.
- Nepřipojujte baterii, pokud zbraň míří na vás, jiného člověka nebo zvíře!
- Neupravujte, neopravujte, zamezte polití nebo teplotnímu šoku Leviathana - V3.

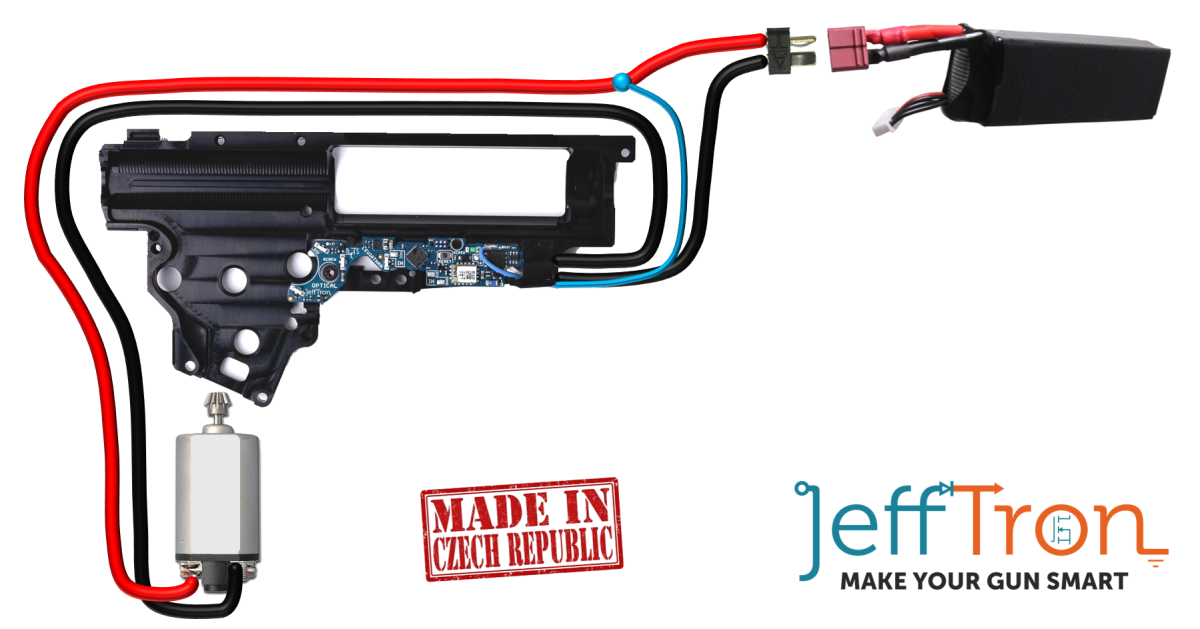

SCHÉMA INSTALACE DO PAŽBY:

ODKAZY:

Mobilní aplikace Leviathan & Scylla by Jefftron pro smartphone s iOS nebo Android systémem

Návod k výrobku Leviathan - V3 v češtině [PDF, 1,9 MB]

Návod pro TM Storm rozborku a Leviathan - V3 instalaci v angičtině [PDF, 20.16 MB]

Jefftron Q&A diskuzní fórum na Facebooku

Fotografie Leviathan - V3 ve vysokém rozlišení [ZIP, 77.81 MB]
