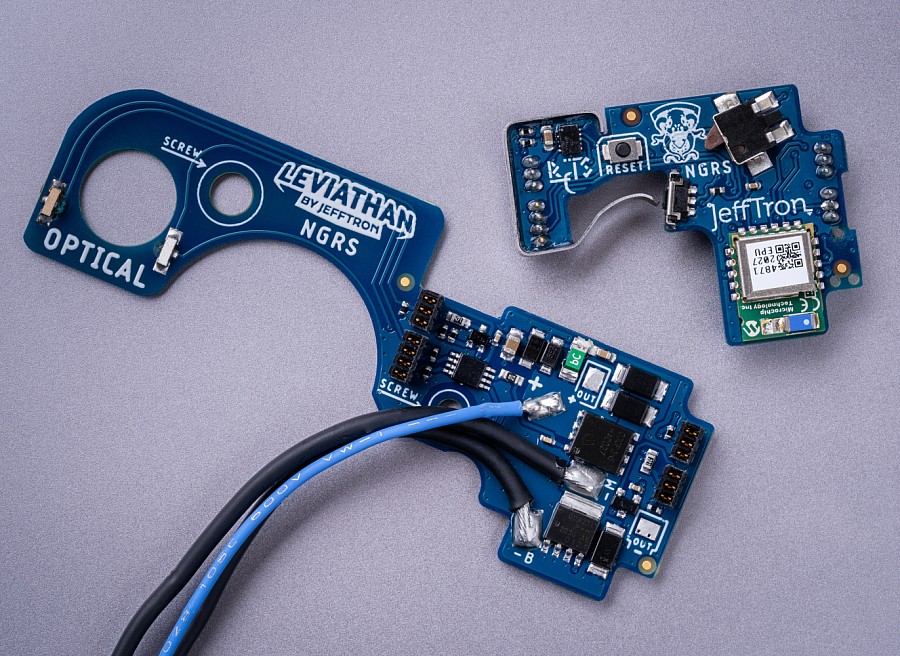

Leviathan - NGRS optical

Leviathan - NGRS optical patří k nejpokročilejším řídícím jednotkám na trhu

Kombinuje optické a mikrospínačové senzory pro lepší ovládání a odolnost

Integrovaná bezdrátová komunikace pro rychlé nastavení pomocí chytrého telefonu (iOS nebo Android)

Spínač spouště má stisk pouze 0,13 mm pro dosažení dokonalého hair trigger módu

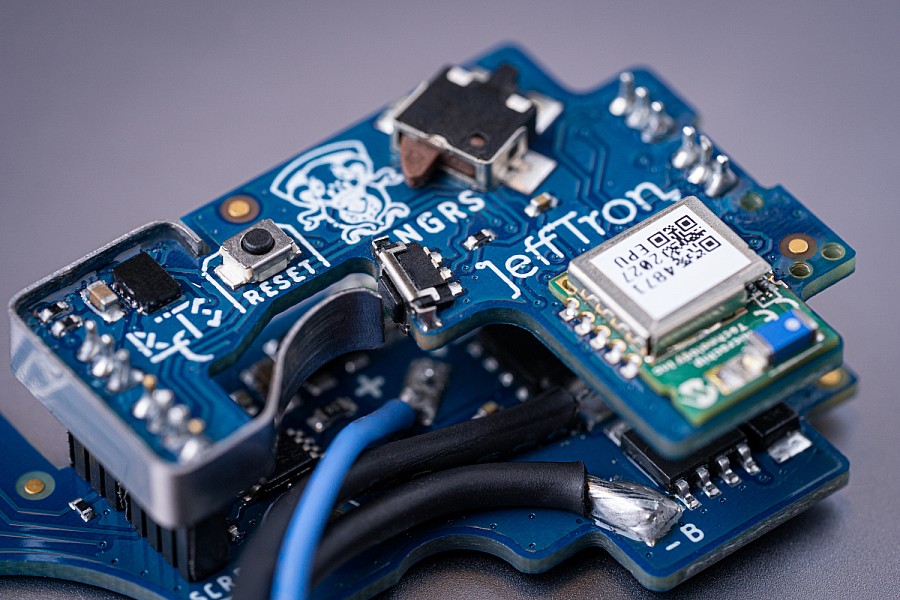

Unikátní systém reálného stisku spouště (RFTS) s integrovanou pružinou simuluje odpor spouště jako ve skutečné zbrani. Přidává sekundární odpor s resetem spouště po výstřelu. RFTS byl navržen profesionálním puškařem pro realističtější pocit ze střelby

Externí výstupní a vstupní port slouží pro připojení vlastního příslušenství

Změna nastavení je provedena v reálném čase -> okamžitě to můžete vyzkoušet

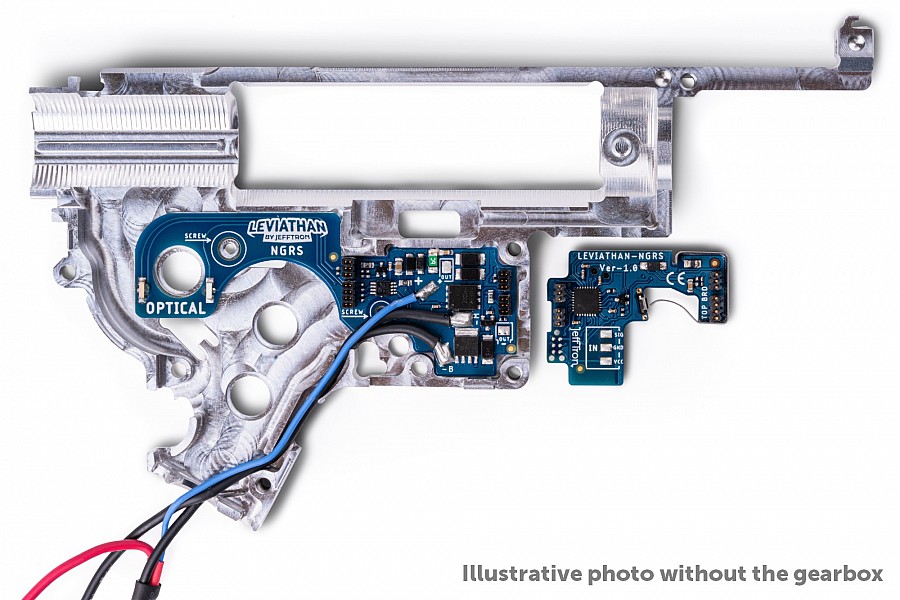

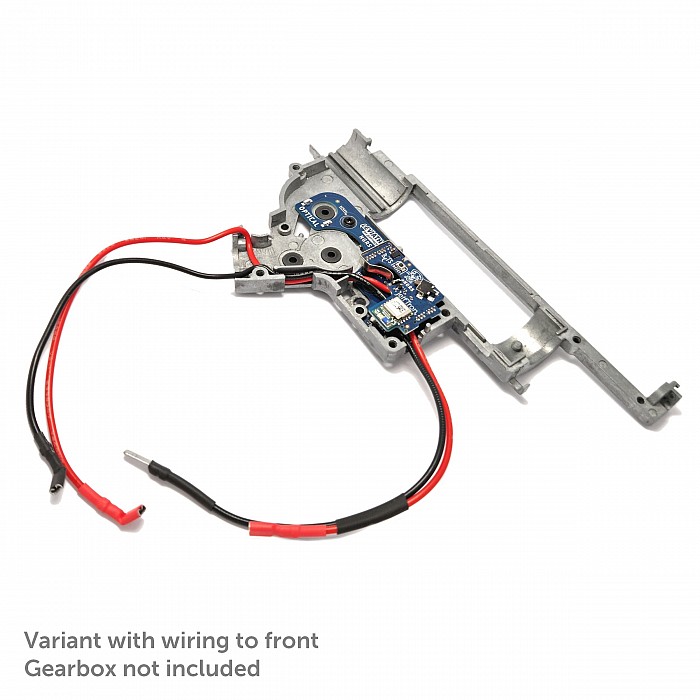

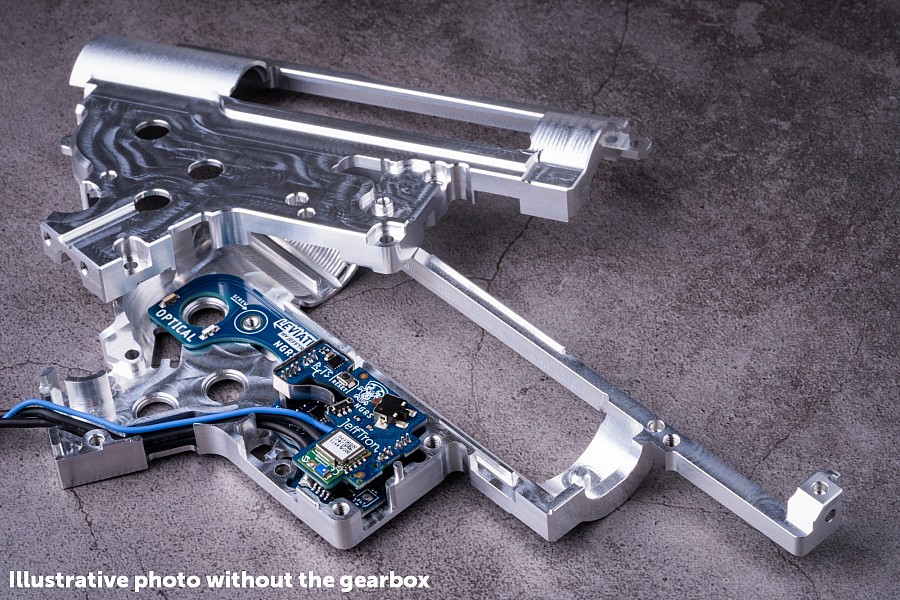

Snadná instalace do mechaboxu (plně integrované uvnitř mechaboxu místo původních spínacích kontaktů)

Nové funkce jsou pro každého uživatele zdarma prostřednictvím online aktualizace

Leviathan - NGRS optical přináší nekonečné možnosti pro vaši zbraň!

 Leviathan - NGRS optical lze nainstalovat do těchto airsoftových zbraní:

- Optické senzory se používají k detekci režimu střelby a cyklu výstřelu.
- Spínač spouště má stisk pouze 0,13 mm pro dosažení dokonalého hair trigger módu
- Unikátní systém reálného stisku spouště (RFTS) s integrovanou pružinou simuluje odpor spouště jako ve skutečné zbrani. Přidává sekundární odpor s resetem spouště po výstřelu. RFTS byl navržen profesionálním puškařem pro realističtější pocit ze střelby

VIDEO - Demonstrace fungování RFTS [angličtina]:

HLAVNÍ FUNKCE:
- Přidává nové režimy střelby nezávisle pro každou pozici přepínače (SEMI - BURST - AUTO)
- Nastavitelná střelba dávkou (rozsah 2 - 20 ran)
- Zachovává detekci prázdného zásobníku jako původní zbraň

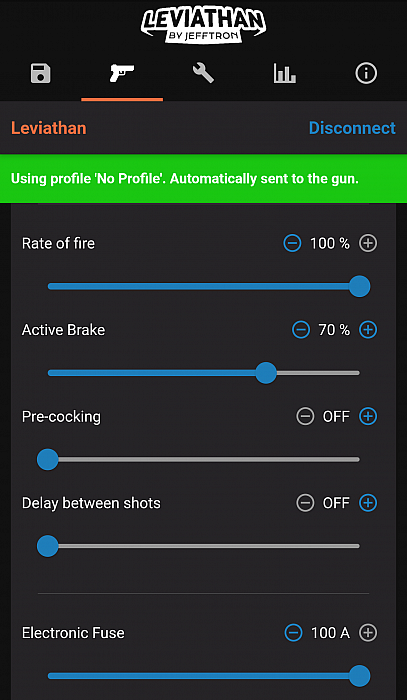

- Snížení kadence až o 40% s pauzou mezi výstřely. Díky tomu má výstřel rychlou odpověď na stisk spouště, jako u ostré zbraně
- Nastavitelná síla aktivního brzdění motoru s možností jejího vypnutí
- Funkce přednatažení pístu pro okamžitý výstřel v režimu SEMI střelby (lze použít pouze se západku zpětného chodu která je součástí balení)
- Funkce zpoždění výstřelu, kdy nelze znovu vystřelit po určitou dobu. Je pro simulaci zpětného rázu či přebití (rozsah 0,1 - 4,0 s)
- Elektronická pojistka nastavuje citlivost proudové ochrany
- Indikace vybitého akumulátoru pro 2S - 4S li-pol a 3S - 4S li-fe

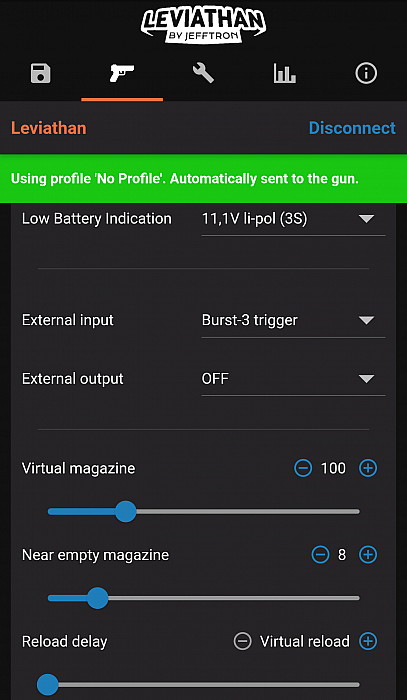

- Virtuální zásobník simuluje nízkokapacitní zásobníky, když dosáhne 0, zbraň přestane střílet. Lze nastavit varování po každém výstřelu, kdy se bude virtuální zásobník téměř prázdný
- Na desce je vstupní port s funkcemi: 3 ranná dávka, externího spoušť, AUG spoušť, detekce prázdného zásobníku, přebití virtuálního zásobníku atd. A výstupní plošky slouží pro osvětlovací hop-up komory, napájení elektrického zásobníku, baterky atd.

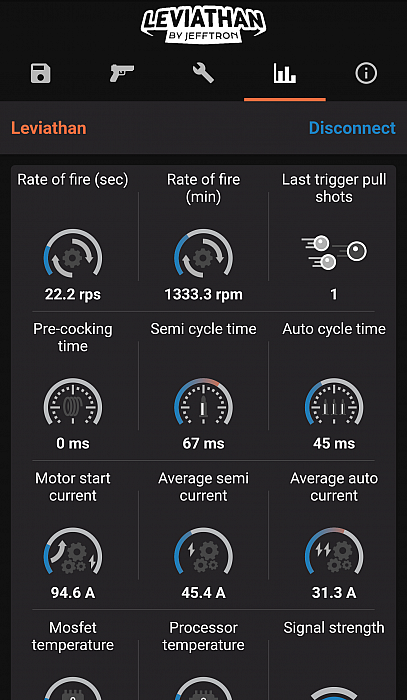

- Obrazovka se statistikami ze střelby s proudovým odběrem motoru a teplotou mosfetu umožňuje dobře odladit sestavení mechaboxu
- Zobrazení aktuální kadence zbraně
- Aplikace zobrazuje aktuální napětí baterie. Barevný proužek indikuje její stav nabití

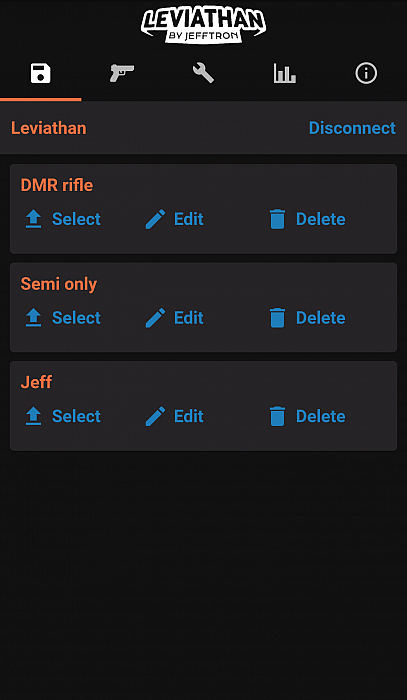

- Ukládání parametrů do profilů pro rychlé načtení
- Aktualizace Update odstraňuje chyby a přidává nové funkce pro zařízení

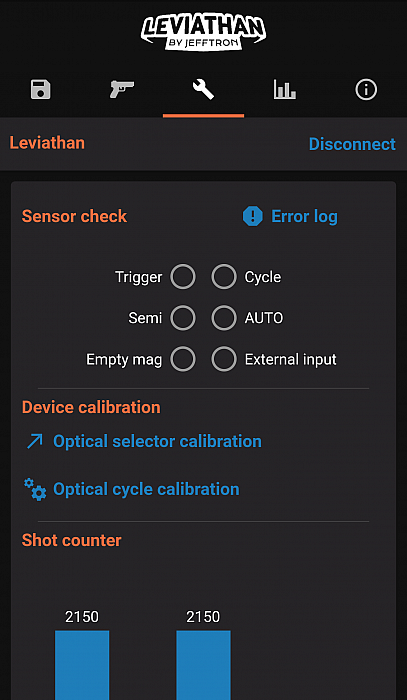

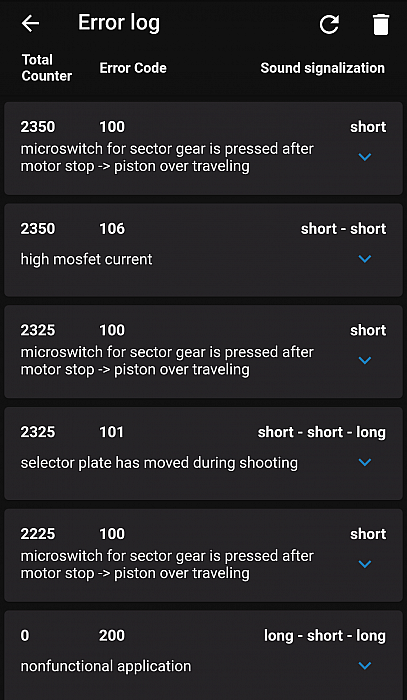

- Error log ukazuje historii chyb zaznamenané Leviathanem

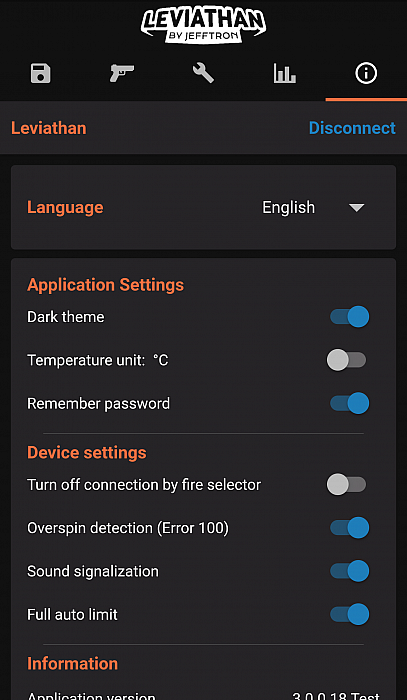

- Pro vyšší bezpečnost je možné vypnout bezdrátové připojení přes přepínač střelby (možné deaktivovat)
- Leviathan hlídá procházejícího proud, napětí a teplotu aby se vyhnul poškození, pokud něco špatného nastane
- Využívá vibrace a pípání motorem v pažbičce pro upozornění uživatele
- Změna nastavení se ihned ukládá do paměti Leviathanu, takže se naprogramování neztratí při odpojení od smartphonu nebo baterie
- Nové funkce jsou pro každého uživatele zdarma prostřednictvím funkce online aktualizace

VOLBA REŽIMŮ STŘELBY:
Nezávisle na pozici přepínače (SEMI - BURST - AUTO)
- SAFE: nereaguje na stisk spouště.
- Semi: vystřelí jednou při stisku spouště.
- Semi/BurstX: krátký stisk vystřelí jednou, podržením vystřelí zvolenou dávku.
- Binary trigger: Vystřelí jednou při stisku spouště a znovu jednou při uvolnění spouště.
- BurstX: Vystřelí dávku při stisku spouště.
- BurstX+BurstY: krátký stisk spouště vystřelí burstX, dlouhý stisk vystřelí součet burstX+burstY.
- Burst/Full: krátký stisk spouště vystřelí burstX, dlouhý stisk zahájí automatickou střelbu.
- Full: zbraň střílí až do uvolnění spouště (AUTO).
- Virtual reload: stiskněte spoušť přebití virtuálního zásobníku

VIDEO - funkce virtuálního zásobníku [angličtina]:

EXTERNAL INPUT:
Funguje se vstupním terminálem:

- OFF: Každý signál na stupu je ignorován.
- External trigger: spoušť ve zbrani je deaktivována a nahrazena mikrospínačem připojeným ke vstupu (SIG a GND).
- Burst-3 trigger: stiskem mikrospínače se proveden 3 ranná dávka. Spoušť ve zbrani je stále funkční. Mikrospínač musí být připojený ke vstupu (SIG a GND).
- AUG trigger: detekce přepínače je deaktivována. Spoušť ve zbrani je nastavena na "selector on semi". Mikrospínač připojený ke vstupu (SIG, GND) je nastaven na "selector on auto"
- Empty mag (NO): Mikrospínač aktivuje detekci prázdného zásobníku, když je připojen SIG s GND.
- Empty mag (NC): Mikrospínač aktivuje detekci prázdného zásobníku, když je odpojen SIG s GND.
- Virtual reload: Mikrospínač přebije virtuální zásobník, když je připojen SIG s GND.

EXTERNAL OUTPUT:
Funguje s výstupním terminálem:

- OFF: výstupní terminálfunguje, pouze pokud jej aktivuje vstupní terminál.
- Motor: výstupní terminál je ZAPNUT s motorem zbraně a také, když jej aktivuje vstupní terminál.
- Motor + Xs: výstupní terminál je ZAPNUT s motorem zbraně s časovým zpožděním po deaktivaci motoru a také, když jej aktivuje vstupní terminál.
- Always on: výstupní terminál je neustále zapnutý.

VIDEO - Demonstrační video External input a output [angličtina]:

 Leviathan - NGRS lze nainstalovat do těchto airsoftových zbraní:

• Tokyo Marui M4 Next Generation
• Tokyo Marui HK416D Next Generation
• Tokyo Marui HK416C Next Generation
• Tokyo Marui SCAR-L Next Generation
• Tokyo Marui SCAR-H Next Generation
• Tokyo Marui HK417 Next Generation

 TECHNICKÉ SPECIFIKACE:

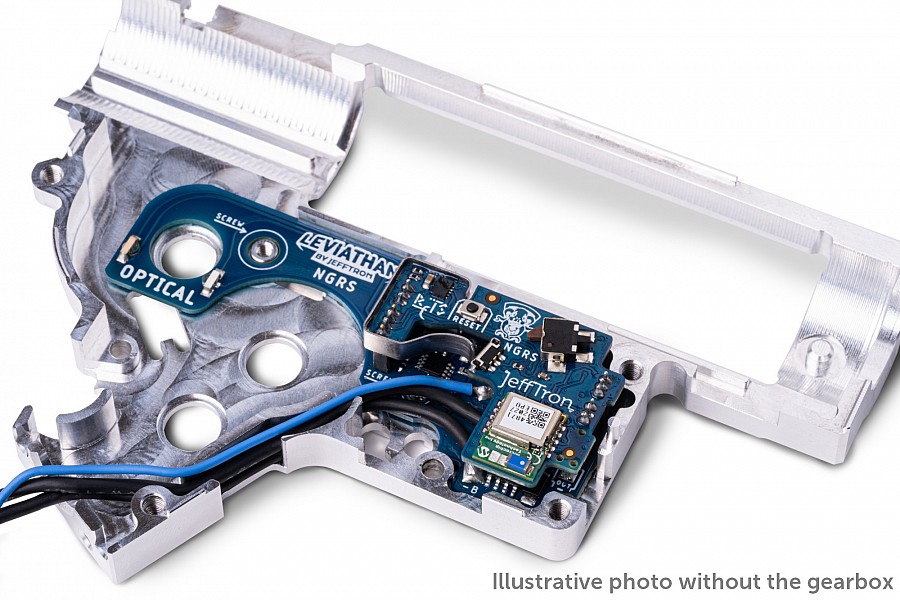

- Jednoduchá instalace dovnitř mechaboxu typu NGRS od firmy Tokio Marui
- Základní mechabox vyžaduje lehkou úpravu, aby se do něj vešla kabeláž pro Leviathan bez poškození - viz obrázky:

Pokud jste již zakoupili CNC mechabox od společnosti Retroarms, tuto část přeskočte, protože má dostatek místa pro kabely

- Pokud chcete funkce v SAFE poloze, odstraňte kulisu přepínače v červené oblasti. VAROVÁNÍ: Mechanická blokace spouště bude vyřazena

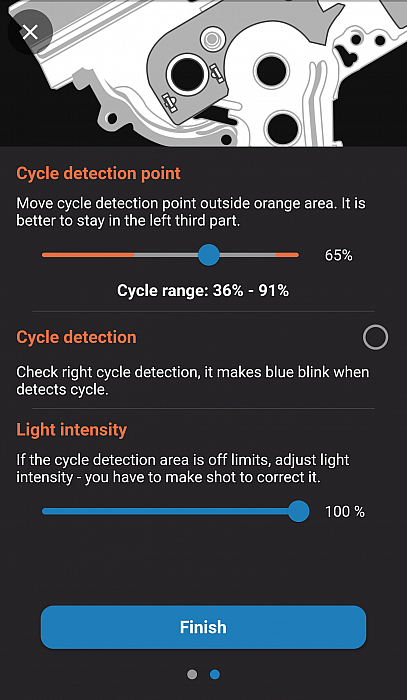

- Využívá optický senzor aktivovaný výstupkem pístového kola pro dokonalé načasování jednotlivé a automatické střelby

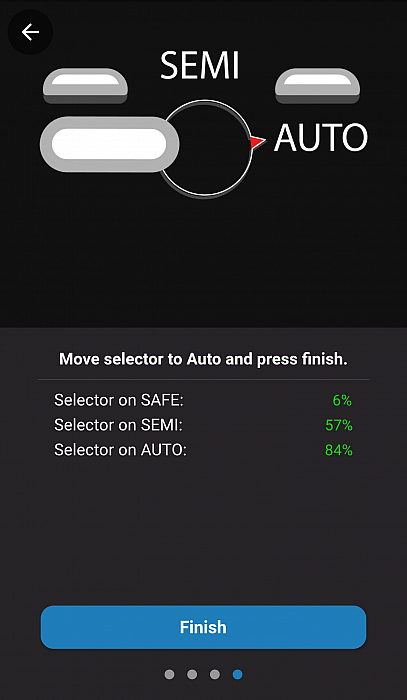

- Pro detekci pozice přepínače střelby se také používá optický senzor - funguje pouze se štítkem dodávaným s Leviathanem

- Spínač spouště má stisk pouze 0,13 mm pro dosažení dokonalého hair trigger módu
- Unikátní systém reálného stisku spouště (RFTS) s integrovanou pružinou simuluje odpor spouště jako ve skutečné zbrani. Přidává sekundární odpor s resetem spouště po výstřelu. RFTS byl navržen profesionálním puškařem pro realističtější pocit ze střelby

- Díky pokročilé elektronice lze Leviathan - NGRS použít ve zbrani s jakýmkoliv běžným upgradem a kadencí včetně DSG kol

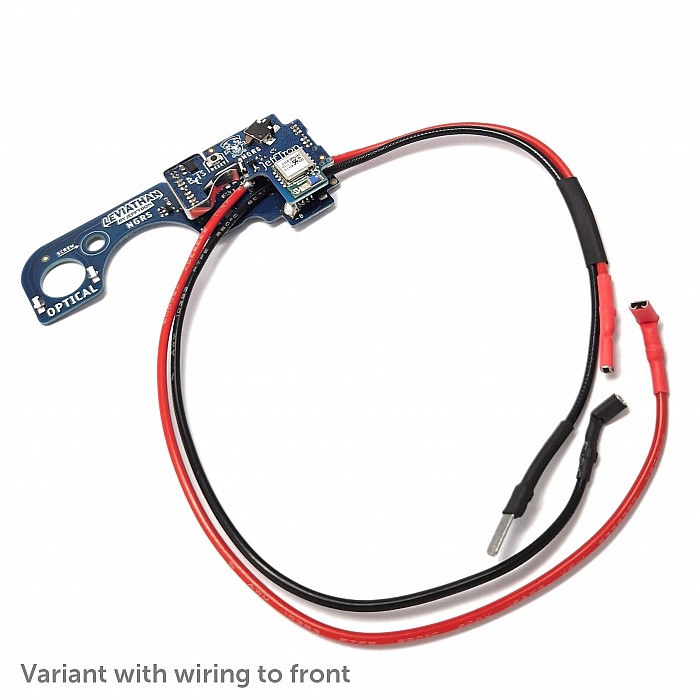

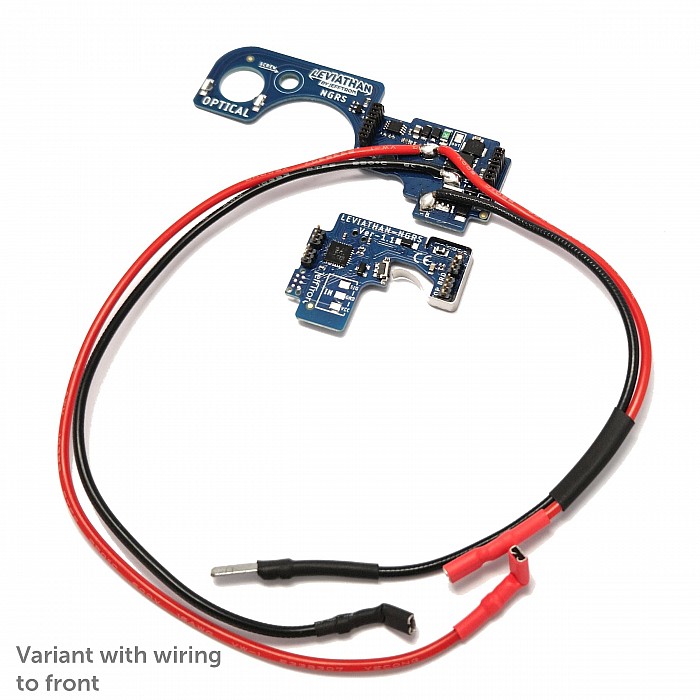

- Dodává se s vodiči do pažby (volné konce) s konektorem deanT k zapájení po montáži do zbraně
- Silové vodiče jsou o průřezu 1,5 mm2 (AWG16) s tenkou a tuhou teflonovou izolací (PTFE), modrý vodič o průřezu 0,34 mm2 (AWG22) také s teflonovou izolací
- Silové vodiče mají vnější průměr pouze 2,10 mm a modrý 1,30 mm
- Zalito v laku, který chrání zařízení proti poškození vodou
- Na desce je vstupní port pro ovládání výstupního portu, 3 ranná dávka, externího spoušť, přebití zásobníku atd. A výstupní port slouží pro osvětlovací hop-up komory, napájení elektrického zásobníku, baterky, laseru atd.

- Pro správnou funkci pre-cocking je třeba mít v mechaboxu funkční západku zpětného chodu VAROVÁNÍ: zvyšuje opotřebení dílů v mechaboxu.
- Určeno pro všechny typy běžně používaných akumulátorů do 17 V (Ni-xx 8.4 - 12V, lipol 7.4 - 14.8V)
- Zařízení zvyšuje kadenci zbraně a výdrž akumulátoru oproti původní kabeláži ve zbrani
- S Aktivním brzděním motoru není píst při střelbě částečně natažen, pružina se neunavuje částečným stlačením, nenamáhají se vnitřní díly
- U vysokokadenčních zbraní aktivní brzdění řeší problém více výstřelů při režimu střelby na semi.
- Brzdný účinek motoru je nejsilnější se zátěžovým motorem s neodymovými magnety
- Odstraňte z mechaboxu: přerušovač, spoušťové kontakty - s Leviathanem - NGRS je nebudete potřebovat.

POUŽITÍ STŘÍDAVÉHO MOTORU:
- Leviathan lze použít se střídavým motorem (Warhead, Option No. 1...)
- Zapněte funkci "Střídavý motor" v Leviathan aplikaci a bez obav používejte všechna dostupná nastavení.

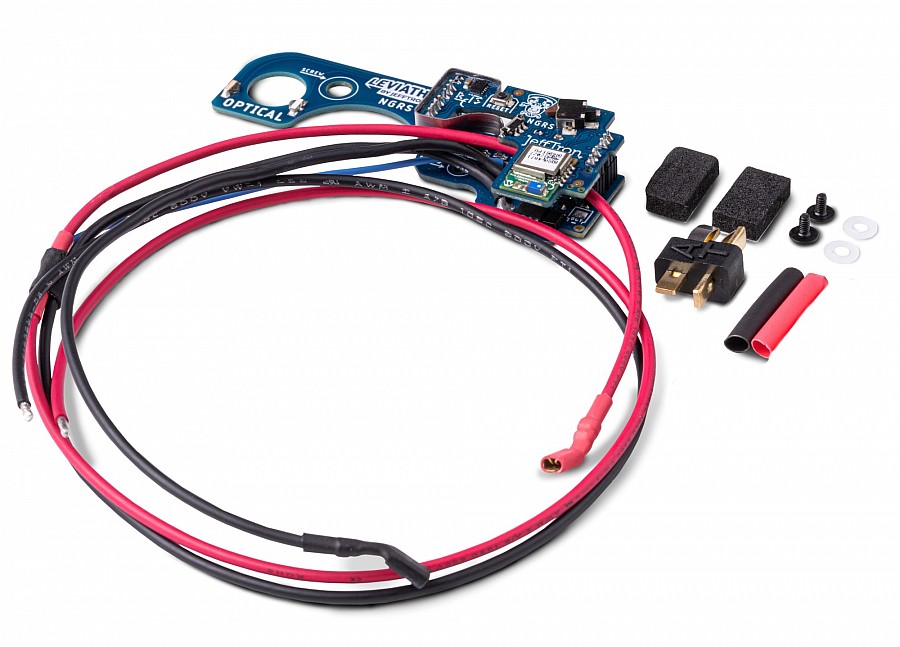

BALENÍ:
- Leviathan - NGRS elektronický modul s kabeláží do pažby (volné konce k baterii)
- T-Plug konektor, 2 tepelné smršťovací bužírky pro dokončení kabeláže u baterie
- 2x šroub s podložkou pro zajištění zařízení v mechaboxu
- 2x Pěna pro zajištění zařízení v mechaboxu
- List s nálepkama na kulisu
- Černá samolepka Leviathan 40 mm
- Návod k instalaci v angličtině

BEZPEČNOSTNÍ VAROVÁNÍ:
- Pro instalaci zařízení do mechaboxu je třeba mít technické znalosti!
- Prosíme o čtení a dodržení všech instrukcí pro zamezení poškození zařízení.
- Zkrat nebo špatné zapojení baterie způsobí okamžitě škody zařízení, které nejsou pokryty zárukou. Také to může vést ke vznícení či explozi baterie!
- Odpojte baterii, pokud zbraň nepoužíváte! V opačném případě baterii zcela vybijete. Zařízení stále odebírá malé množství proudu.
- Nepřipojujte baterii, pokud zbraň míří na vás, jiného člověka nebo zvíře!
- Neupravujte, neopravujte, zamezte polití nebo teplotnímu šoku Leviathana - NGRS.

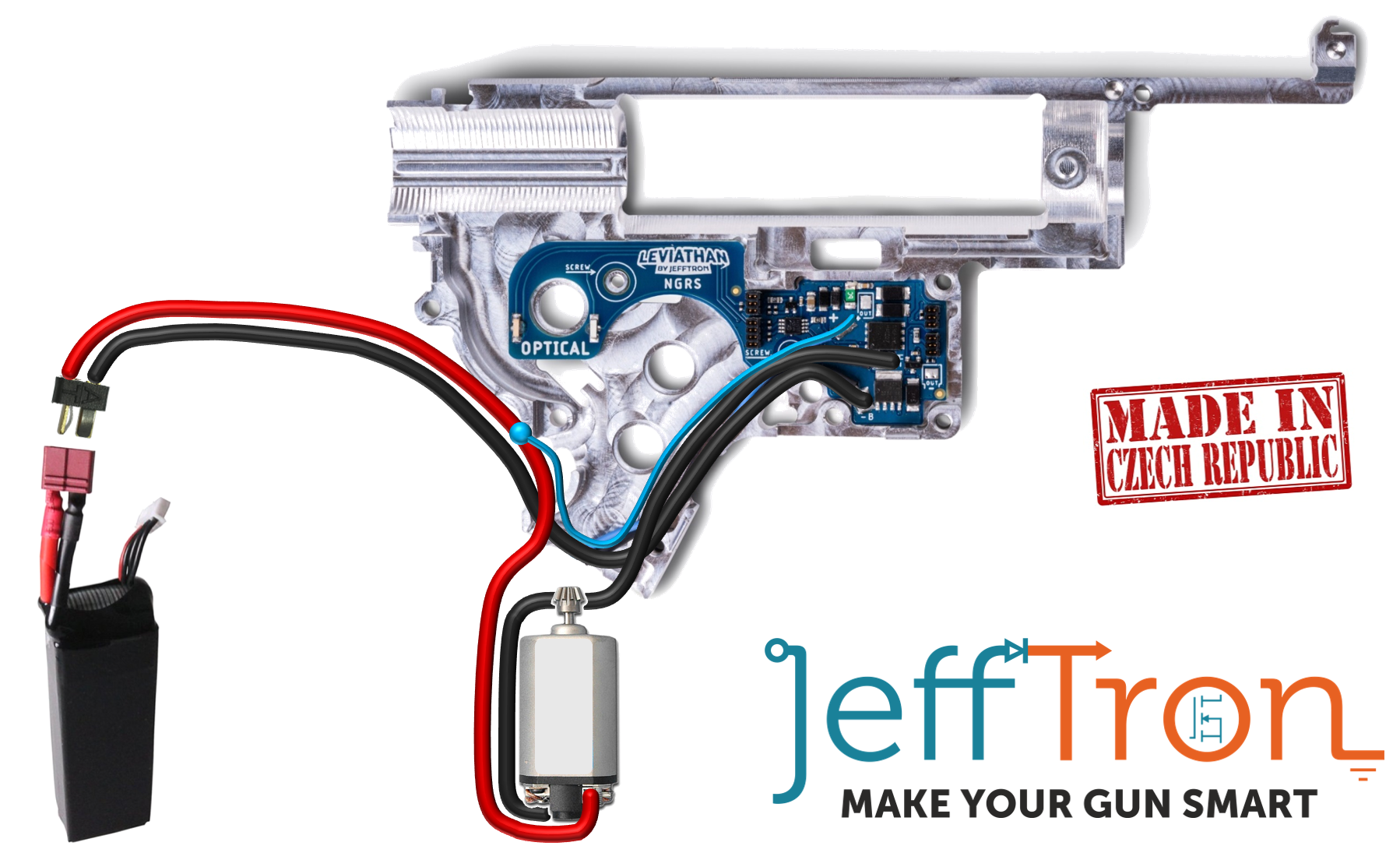

SCHÉMA INSTALACE DO PAŽBY:
